ЗМЗ 409 ремонтные размеры поршней

Поршень 409.1004015 диаметром 95.5 мм применяется для четырех цилиндровых 16-ти клапанных двигателей семейства ЗМЗ-409.10, ЗМЗ-4092.10 рабочим объемом 2.7 литра. Кроме стандартного размера в 95.5 мм изготавливаются поршни ремонтных размеров 96.0 мм и 96.5 мм.

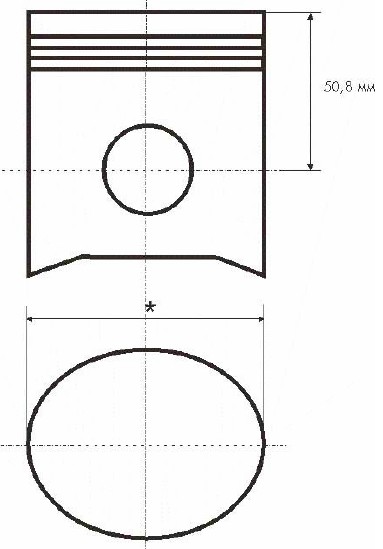

Диаметром поршня является его максимальный размер, измеренный под прямым углом к оси поршневого пальца на расстоянии 50.8 мм от плоскости днища поршня. В днище поршня имеется углубление в 4.1 мм и диаметром 76 мм, и четыре выточки под клапана. Расстояние от плоскости днища до оси отверстия под поршневой палец — 34+-0.05 мм.

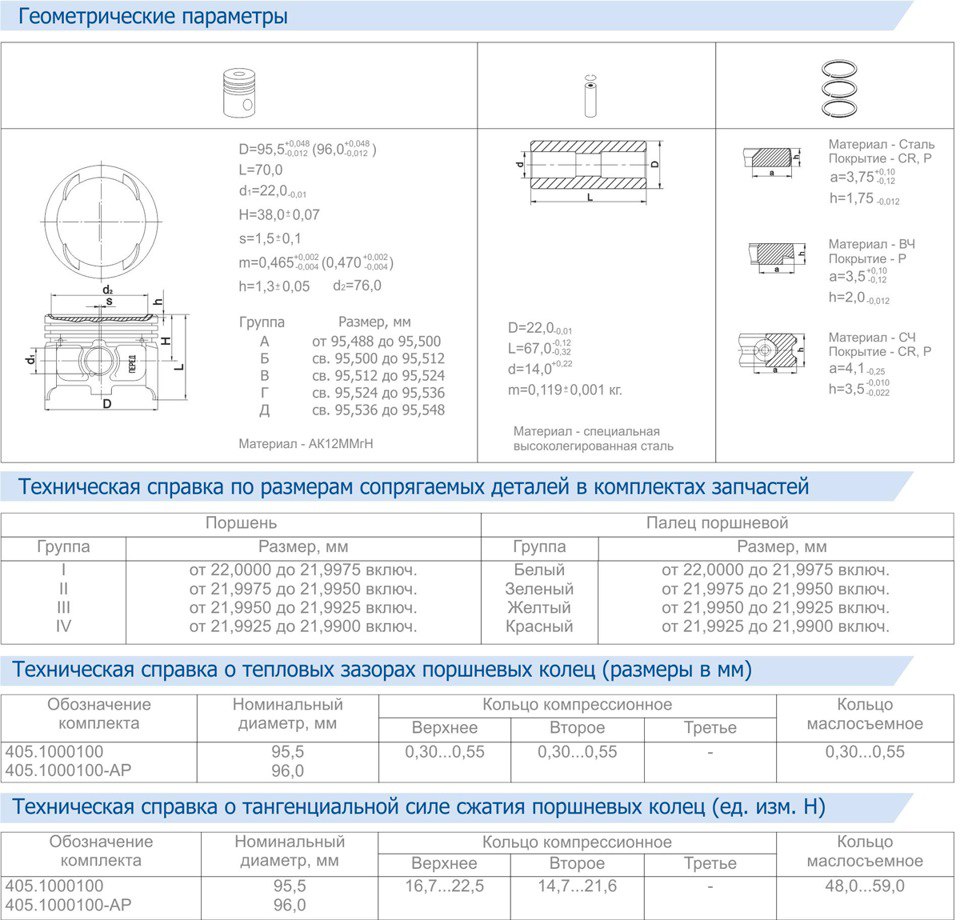

ЗМЗ 409 размер поршня
Диаметр головки поршня занижен до 94.85 мм у стандартного поршня, до 95.35 мм и 95.85 мм у ремонтных размеров соответственно. Это сделано в связи с тем, что температура головки поршня всегда выше, чем юбки, и головка расширяется сильнее, чем юбка.
