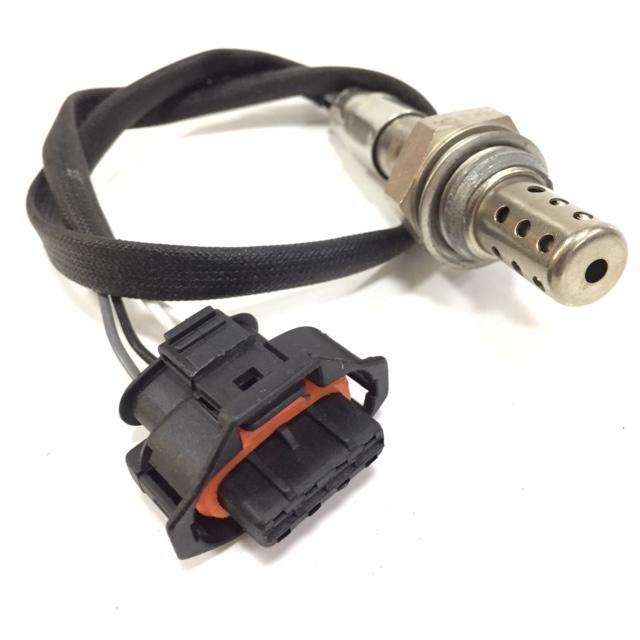

Датчик кислорода ЗМЗ 409
- Содержание:
- Принцип работы
- Проверка датчика кислорода, причины и коды неисправностей
- Проверка исправности датчика кислорода ЗМЗ-409
В конструкции выхлопной системы УАЗ Патриот использовано 2 датчика, которые расположены до и после корпуса каталитического нейтрализатора. На ранних Patriot выпуска 2006-08 года используется одиночный сенсор, размещенный перед катализатором. Введение второго элемента обусловлено началом производства двигателей ЗМЗ 409, соответствующих экологическим нормативам Евро 3.Принцип работы
Элемент датчика имеет пористую структуру, покрытую каталитическим составом на основе редкоземельных элементов, который способствует ускорению окислительно-восстановительных реакций. Для ускорения прогрева сенсора используется электрическая спираль, подключенная к бортовой сети авто. В момент пуска силовой установки датчик не работает, блок управления двигателем обеспечивает подачу топлива по фиксированным алгоритмам, записанным в памяти устройства. По мере прогрева датчика в цепи лямбда-зонда появляется корректирующий сигнал, который изменяет параметры впрыска топлива. Если устройство фиксирует отсутствие кислорода в потоке, то подача топлива уменьшается. При обнаружении свободного кислорода объем впрыскиваемого бензина увеличивается. Поскольку постоянно поддерживать стехиометрическое соотношение невозможно (из-за изменения нагрузки на двигатель или температуры всасываемого воздуха), то датчик непрерывно корректирует подачу топлива.Датчик кислорода называется лямбда-зондом потому, что буквой «лямбда» («λ») обозначается соотношение реального количества кислорода к необходимому (то есть, лямбда-зонд сравнивает реальное количество воздуха в выхлопных газах с тем, которое там должно быть).
Проверка датчика кислорода, причины и коды неисправностей
Все неисправности управляющего датчика кислорода или его электрических цепей, как правило, характеризуется резким повышением токсичности отработавших газов и эксплуатационного расхода топлива, так как блок управления регулирует состав топливовоздушной смеси в основном по его сигналам, то есть состояние датчика напрямую влияет на расход топлива. Коды неисправностей датчиков кислорода системы управления двигателем ЗМЗ-409. При неисправности управляющего или диагностического датчика кислорода, система самодиагностики контроллера включает сигнальную лампу Check Engine на панели приборов и выдает коды неисправностей. Для автомобилей Уаз экологического класса Евро-2 с контроллером Микас-7.2 и одним датчиком. 035 — низкий уровень сигнала датчика кислорода (лямбда-зонда) 036 — высокий уровень сигнала датчика кислорода (лямбда-зонда) 073 — сигнал богатой смеси от лямбда-зонда при максимальном обеднении 074 — сигнал бедной смеси от лямбда-зонда при максимальном обогащении Для автомобилей Уаз экологического класса Евро-2 с контроллером Микас-11 и одним датчиком. 0130 — цепь датчика кислорода неисправна 0131 — низкий уровень сигнала датчика 0132 — высокий уровень сигнала датчика 0133 — медленный отклик на обогащение или обеднение по датчику 0134 — обрыв цепи датчика кислорода 0135 — неисправность нагревателя датчика 0171 — система топливоподачи слишком бедная 0172 — система топливоподачи слишком богатая 1102 — низкое сопротивление нагревателя датчика 1115 — неисправность цепи управления нагревателем датчика 1123 — смесь богатая — аддитивная коррекция смеси по воздуху превышает установленный порог 1124 — смесь бедная — аддитивная коррекция смеси по воздуху превышает установленный порог 1127 — смесь богатая — мультипликативная коррекция состава смеси превышает установленный порог 1128 — смесь бедная — мультипликативная коррекция состава смеси превышает установленный порог 1136 — смесь богатая — аддитивная коррекция смеси по топливу превышает установленный порог 1137 — смесь бедная — аддитивная коррекция смеси по топливу превышает установленный порог Для автомобилей Уаз экологического класса Евро-3 и Евро-4 с контроллером Bosch ME17.9.7 и двумя датчиками кислорода. 0030 — неисправность цепи нагревателя датчика 1 0031 — обрыв или замыкание на массу цепи нагревателя датчика 1 0032 — короткое замыкание на бортсеть цепи нагревателя датчика 1 0036 — неисправность цепи нагревателя датчика 2 0037 — обрыв или замыкание на массу цепи нагревателя датчика 2 0038 — короткое замыкание на бортсеть цепи нагревателя датчика 2 0130 — неисправность сигнальной цепи датчика 1 0131 — низкий уровень сигнала в цепи датчика 1 0132 — высокий уровень сигнала в цепи датчика 1 0133 — медленный отклик на изменение состава смеси датчика 1 0134 — потеря активности сигнала или обрыв цепи датчика 1 0135 — неисправность цепи нагревателя датчика 1 0136 — неисправность сигнальной цепи датчика 2 0137 — низкий уровень сигнала в цепи датчика 2 0138 — высокий уровень сигнала в цепи датчика 2 0140 — потеря активности сигнала или обрыв цепи датчика 2 0141 — неисправность цепи нагревателя датчика 2 0171 — система топливоподачи слишком «бедная» при ее максимальном обогащении 0172 — система топливоподачи слишком «богатая» при ее максимальном обеднении 2195 — нет совпадения сигналов датчиков 1 и 2 2270 — сигнал датчика кислорода 2 находится в состоянии «бедно» 2271 — сигнал датчика кислорода 2 находится в состоянии «богато»Проверка исправности датчика кислорода ЗМЗ-409
При появлении кодов 035-036 или 0130-0135 указывающих на неисправность управляющего (первого) датчика нужно проверить его электрические цепи на наличие оплавленных или оборванных проводов. Кроме того, у датчика может выйти из строя нагреватель и он перейдет в неактивное состояние.Чтобы проверить исправность датчика кислорода необходимо запустить и прогреть двигатель до рабочей температуры в 80-95 градусов, а затем с помощью диагностического сканер-тестера или мультиметра проверить величину выходного напряжения с датчика кислорода на блок управления – она должна резко меняться с периодом 1-3 секунды : возрастать до 0.9 Вольт (обогащение) и падать до 0.05 Вольт (обеднение). Если сигнальная лампа Check Engine горит, а напряжение датчика меньше 0.04 Вольт при коде неисправности «низкий уровень сигнала датчика кислорода», то скорее всего присутствует короткое замыкание в цепи на массу. Если напряжение больше 1.10 Вольт при коде «высокий уровень сигнала датчика кислорода», то скорее всего в электрической цепи датчика обрыв. Наконечник с чувствительным элементом находящийся в среде отработавших газов может оплавиться или засориться, что в итоге приведет к замедленной реакции датчика на изменение состава смеси — код неисправности 0133. Коды неисправностей 073-074, 0171-0172 и 1123-1137 возникают когда топливовоздушная смесь слишком бедная или богатая, это значит, что превышен ее предельно допустимый состав при управлении топливоподачей по показаниям датчика кислорода. Этот предел установлен программой контроллера на уровне +-20-25% от теоретически вычисленных и записанных в него значений для исправного автомобиля со средними характеристиками.Возможные причины некорректной работы датчика кислорода ЗМЗ-409
Если смесь по датчику кислорода слишком бедная при ее максимально допустимом обогащении блоком управления двигателем. Возможно датчик кислорода потерял активность и требует замены, так как находится на пределе своей чувствительности. Кроме того, причины некорректной работы датчика могут быть связаны с системой питания воздухом, системой питания топливом или системой выпуска отработавших газов. Возможные неисправности системы питания воздухом двигателя ЗМЗ-409 при бедной смеси по датчику кислорода. — засорен воздушный фильтр, при этом двигатель глохнет на холостом ходу при небольшом пережатии резинового шланга от фильтра к двигателю, — датчик массового расхода воздуха неисправен и завышает фактический расход воздуха, — имеется подсос неучтенного воздуха на впуске после датчика массового расхода воздуха, попадание воздуха после этого датчика не учитывается последним и приводит к обеднению топливной смеси. Возможные неисправности системы питания топливом двигателя ЗМЗ-409 при бедной смеси по датчику кислорода. — пониженное давление топлива в рампе : неисправен регулятор давления, недостаточная производительность электробензонасоса, есть излом или засорение топливных шлангов, сильное засорение сетчатого топливного фильтра в баке или фильтра тонкой очистки топлива. — коксование топливных форсунок Возможные неисправности системы выпуска отработавших газов двигателя ЗМЗ-409 при бедной смеси по датчику кислорода. — подсос воздуха в приемных трубах до датчика кислорода : трещины в сварных швах, прогорание прокладок и трубопроводов, ослабление крепежа, деформация фланцев нейтрализатора, — повышенное противодавление на выпуске, прежде всего связанное с коксованием или повреждением нейтрализатора Если смесь по датчику кислорода слишком богатая при ее максимально допустимом обеднении блоком управления двигателем. Возможные причины некорректной работы датчика также могут быть связаны с системой питания воздухом или системой питания топливом двигателя. Возможные неисправности системы питания воздухом двигателя ЗМЗ-409 при богатой смеси по датчику кислорода. — датчик массового расхода воздуха неисправен или работает неправильно и занижает фактический расход воздуха, поэтому реальный состав смеси становится богаче, — датчик массового расхода воздуха неверно ориентирован вдоль продольной оси, поэтому может давать ошибочные показания по расходу воздуха особенно на холостом ходу, поток проходящего воздуха на изгибах трубопровода неоднороден по плотности из-за действия радиальных сил и при нештатной установке датчика. Возможные неисправности системы питания топливом двигателя ЗМЗ-409 при богатой смеси по датчику кислорода. — повышенное давление топлива в рампе : засорение или блокировка сливной магистрали. — течь топливных форсунок. Другие возможные причины слишком богатой смеси по датчику кислорода: — пропуски зажигания в цилиндрах двигателя, которые приводят к повышенному содержанию углеводородов в отработавших газах, — попадание масла в цилиндры двигателя, что внешне может фиксироваться по синему выхлопу, приводит к смещению лямбда-регулятора в бедную область, так как пары масла ухудшают горение смеси и снижают концентрацию кислорода в отработавших газах.
