Как зарядить гидронатяжитель ЗМЗ 409

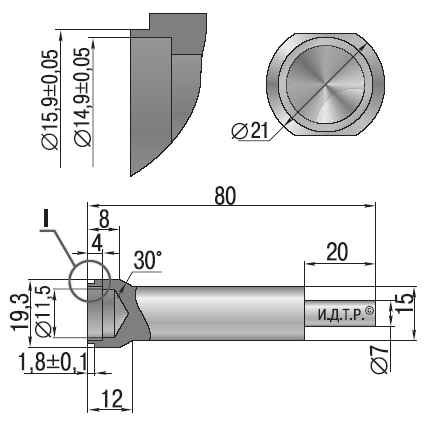

Вам потребуются специальная оправка, размеры которой показаны на рисунке 1. Перед сборкой смажьте плунжер и внутреннюю поверхность корпуса чистым моторным маслом. Установка нового или очищенного натяжителя производится после смазки канала в блоке цилиндров. Для снижения риска течи масла рекомендуется заменить прокладку, расположенную под крышкой натяжного устройства.




Разряженный гидронатяжитель ЗМЗ 409
Оправка для сборки гидронатяжителя цепи змз 409

Оправка для сборки гидронатяжителя цепи змз 409

1. Зажмите в тиски оправку в вертикальном положении. 2. Установите на оправку корпус гидронатяжителя. 3. Вставьте плунжер в корпус до упора стопорного кольца плунжера в оправку. 4. Вставьте в плунжер пружину и заполните натяжитель чистым моторным маслом. Сжимая пружину, заверните резьбовую пробку. При этом стопорное кольцо плунжера должно войти в проточку на корпусе и удерживать плунжер от перемещения, т.е. натяжитель будет «заряжен». 5. Снимите гидронатяжитель с оправки.

Предупреждение. Не нажимайте на плунжер, так как стопорное кольцо плунжера выйдет из проточки на корпусе, а плунжер — из корпуса, т.е. гидронатяжитель будет «разряжен».

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.
1. Изготовьте кольцо из полоски металла толщиной 1,0 мм и шириной около 15 мм. Для этого можно использовать кусок ленты от старого ленточного хомута.
2. Согните отрезанную полоску в кольцо, диаметр которого равен наружному диаметру плунжера гидронатяжителя.
3. Вставьте плунжер в корпус гидронатяжителя так, чтобы стопорное кольцо на плунжере установилось напротив проточки в корпусе.
4. Вставьте изготовленное кольцо в зазор между плунжером и корпусом и продвиньте его в корпус на глубину кольцевой проточки в корпусе.
5. Переверните корпус и протолкните плунжер вниз. Стопорное кольцо переместится на больший диаметр проточки на плунжере и войдет в проточку на корпусе, удерживая плунжер в «заряженном» состоянии.
6. Извлеките монтажное кольцо.
7. Залейте масло в корпус, вставьте в него пружину и, преодолевая ее усилие, заверните пробку. Затяните пробку. Предупреждение. Не нажимайте на плунжер, чтобы не «разрядить» гидронатяжитель. 8. Смажьте чистым моторным маслом канал для гидронатяжителя в головке блока цилиндров (гидронатяжитель верхней цепи) или в передней крышке блока цилиндров (гидронатяжитель нижней цепи) и установите туда гидронатяжитель до упора в рычаг натяжителя, но не нажимая сильно плунжером на рычаг во избежание «разрядки» гидронатяжителя.
9. Смажьте прокладку крышки гидронатяжителя герметиком, уложите в крышку шумоизоляционную шайбу, установите крышку на место и закрепите болтами.
10. Выверните пробку из крышки…
11. ...через отверстие под пробкой нажмите подходящим стержнем (например, отверткой) на гидронатяжитель, переместив его до упора, и затем отпустите. Гидронатяжитель «разрядится», вытолкнув стержень, его корпус под действием пружины упрется в крышку — цепь натянется. Заверните пробку.
