ЗМЗ 409 стучат гидрокомпенсаторы

Содержание:

ЗМЗ-409 устранение стука гидротолкателей

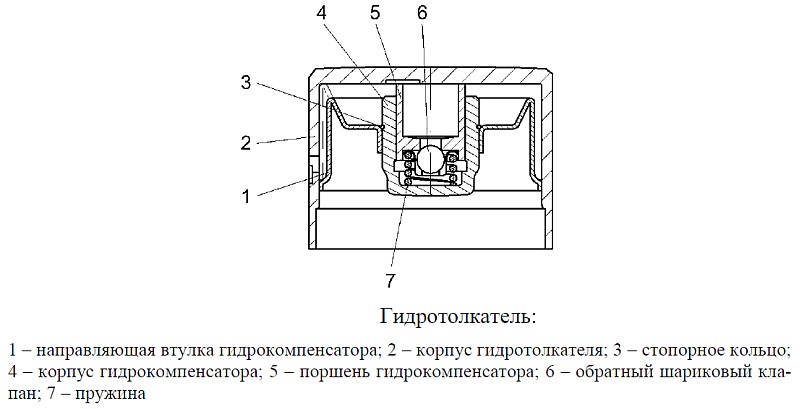

Гидрокомпенсаторы клапанов газораспределительного механизма двигателя ЗМЗ-409 выполнены в виде цилиндрического стакана с плунжерной парой гидрокомпенсатора внутри и канавкой с отверстием для подвода масла от магистрали в головке блока цилиндров снаружи.

Гидротолкатели обеспечивают беззазорный контакт кулачка распределительного вала с торцом клапана за счет давления масла и действия пружины гидрокомпенсатора. При работе гидротолкатели вращаются благодаря смещению по ширине середины кулачка распределительного вала относительно оси гидротолкателя, что обеспечивает равномерную приработку и уменьшение износа торца гидротолкателя.

ЗМЗ-409 устранение стука гидротолкателей

После запуска холодного двигателя возможно появление стука гидротолкателей клапанов, который должен исчезнуть по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80-90 градусов. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидротолкателей.

Стук появляющийся при запуске холодного двигателя, многократном пуске двигателя при нескольких неудачных попытках, пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидротолкателя. Данный стук гидротолкателей вызывается всасыванием воздуха в камеру гидрокомпенсатора гидротолкателя, что приводит к потере его жесткости и работе привода клапанов с ударами. Для удаления воздуха из камеры гидрокомпенсатора гидротолкателя рекомендуется выполнить следующие действия: Запустить и прогреть двигатель до рабочей температуры плюс 80-90 градусов. На 3-4 минуты установить режим работы двигателя на постоянной частоте вращения 2500 оборотов в минуту или на изменяющемся интервале частот вращения 2000-3000 оборотов в минуту, затем в течение 15-30 секунд прослушать работу двигателя на холостом ходу. В 90 % случаев стук должен прекратится.

Если стук не прекратился, то повторить такой цикл до 5 раз. В случае, если и после этого стук не прекратился, то дать двигателю поработать еще 15 минут на режиме частоты вращения в 2000-3000 оборотов в минуту, и затем снова 15-30 секунд прослушать работу двигателя на холостом ходу. В случае, если стук гидротолкателя не устранился после 5 циклов плюс 15 минут работы двигателя, необходимо при помощи стетоскопа или другого прибора усиливающего звук, локализовать источник стука. Затем снять крышку клапанов и медленно поворачивая распределительные валы установить поочередно все гидротолкатели в положение «клапан полностью закрыт» и в этом положении проверить их посредством приложения усилия на рабочий торец по оси перемещения.

упругая эластичность при кратковременном приложении усилия около 1 кгс свидетельствует о наличии воздуха в камере высокого давления компенсатора;
появление зазора между рабочим торцом гидротолкателя и кулачком при приложении нагрузки около 2-3 кгс на время 10-15 секунд и исчезновении после снятия нагрузки, свидетельствует о не герметичности обратного клапана компенсатора или износе плунжерной пары гидрокомпенсатора;
наличие зазора между рабочим торцом и кулачком распределительного вала свидетельствует о подклинивании гидрокомпенсатора.

Гидротолкатели имеющие вышеуказанные признаки необходимо заменить. При отсутствии перечисленных признаков, надо извлечь все гидротолкатели из гнезд головки блока цилиндров и осмотреть их вместе с кулачками распределительного вала на наличие грубых царапин, трещин, следов износа, посторонних частиц, загрязнения.

Затем проверить подачу масла к гидротолкателям, приработку на торце гидротолкателя и вращение в гнезде, осадку под нагрузкой клапанных пружин. Детали, имеющие неустранимые замечания необходимо заменить. В любом случае, гидротолкатели расположенные в местах локализованных стетоскопом, желательно заменить на новые.
