Характеристики распредвалов ЗМЗ 409

Распределительные валы двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности кулачков зеркально отшлифовываются. Распредвалы вращаются в оверстиях, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы.




На двигатели семейств ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 устанавливаются два распределительных вала — отдельно для привода впускных и выпускных клапанов. В зависимости от модели двигателя на них устанавливаются распределительные валы 406.1006015-10 или 4061.1006015.

Распредвалы ЗМЗ 409

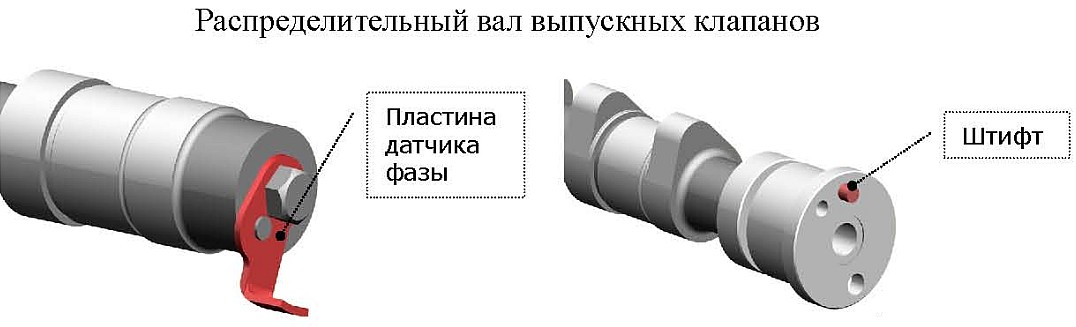

Распределительный вал 406.1006015-10 устанавливается на двигатели ЗМЗ-4062, ЗМЗ-40522 и ЗМЗ-409. Распределительный вал 4061.1006015 устанавливается на двигатели ЗМЗ-4061, ЗМЗ-4063 и отличается от распредвала 406.1006015-10 высотой подъема толкателя, 8 мм вместо 9 мм. Вал 4061.1006015 имеет менее широкую фазу. Вал выпускных клапанов отличается от вала впускных клапанов наличием пластины датчика фазы в заднем хвостовике и размещением штифта в переднем торце распределительного вала. Распределительный вал выпускных клапанов ЗМЗ 409
Распределительный вал выпускных клапанов ЗМЗ 409

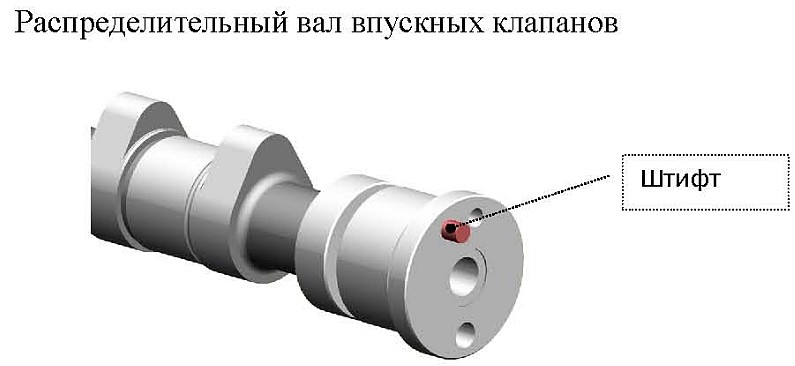

Распределительный вал впускных клапанов ЗМЗ 409
Распределительный вал впускных клапанов ЗМЗ 409
Распределительные валы 406.1006015-10 и 4061.1006015 производства ОАО ЗМЗ имеет следующую маркировку:
  • В литье на промежуточной шейке распределительного вала указывается номер изделия 406.
  • На переднем торце распределительного вала наносится товарный знак ЗМЗ и штампы контролера ОТК медным купоросом при помощи резинового клейма.
  • В литье на промежуточной шейке распределительного вала указывается номер модельного комплекта и порядковый номер литейного комплекта.
  • Дополнительно, в качестве отличительной метки для распределительного вала 4061.1006015 на поверхности квадрата сверлится отверстие диаметром 10 мм на глубину 2 мм.
  • В литье на промежуточной шейке вала указывается знак «Р» обозначение завода изготовителя заготовки — «Руслич».

Конструктивные и технологические особенности распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409

С целью обеспечения необходимого запаса прочности на изгиб, износостойкости поверхностей трения, кулачков и опорных шеек, в качестве исходного материала распределительного вала используется специальный легированный чугун СЧ 21 с добавками никеля, хрома и меди. Минимальная твердость кулачков 49 HRC. Твердость опорных шеек 180-220 НВ. Для обеспечения износостойкости и снижения потерь на трение рабочая поверхность кулачков имеет слой с высокой твердостью, получение которого обеспечивается специальной технологией быстрого охлаждения кулачков, отбелом, в отливке посредством специальных холодильников. Профиль кулачков рассчитан с применением современных математических методов и позволяет снизить до минимума уровень инерционных нагрузок, действующих на детали привода газораспределения : толкатели, штанги, пружины и клапаны. Профиль кулачка обеспечивает оптимальный угол открытия клапанов, что позволяет увеличивать наполнение цилиндров рабочей смесью при впуске и очистку камеры сгорания от отработавших газов на выпуске, достижению требуемой характеристики двигателя по мощности и экономичности на всех режимах работы, на холостом ходу, на режимах максимальной мощности и максимального крутящего момента.

Привод Распредвалов ЗМЗ 409

Привод распредвалов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер - цепной, двухступенчатый. Включает в себя: звездочку коленчатого вала, ведомую и ведущую звездочки промежуточного вала, ведомые звездочки и распределительных валов, две цепи (72 и 92 звена), гидронатяжители с усиленной пружиной, рычаги натяжного устройства и успокоители цепей. Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров. При ремонте двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер гидронатяжитель необходимо разобрать, промыть его детали и собрать.
