ЗМЗ 409 как снять вентилятор

На автомобиль УАЗ Патриот с двигателем ЗМЗ 409 устанавливают вязкостную муфту привода вентилятора. Муфта позволяет снизить расход топлива, уменьшить шум вентилятора, способствует лучшему прогреву холодного двигателя. Вязкостную муфту снимают вместе с вентилятором в случае ее неисправности, если муфта не включается или включается не полностью.

Вам потребуется ключ «на 32».

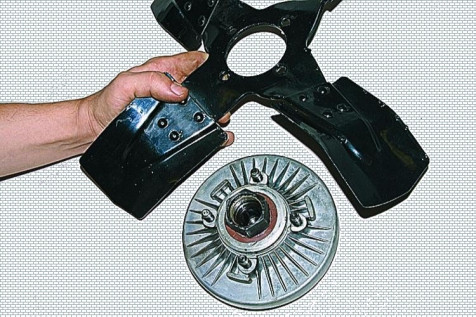

Вентилятор охлаждения УАЗ Патриот ЗМЗ 409

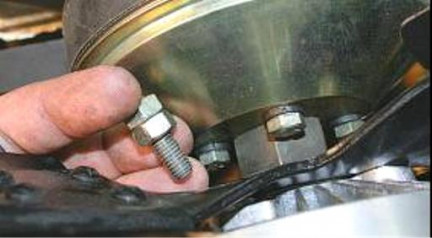

1. Для удобства выкручивания муфты, откручиваем один болт.
Снятие вентилятора охлаждения ЗМЗ 409 УАЗ Патриот

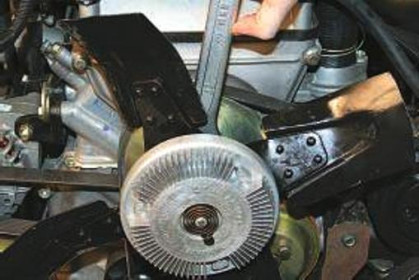

2. Отворачиваем вал муфты от ступицы привода вентилятора. Нужно учесть, что соединение муфты со ступицей имеет левую резьбу, то есть крутим по часовой. Но перед откручиванием нужно как нибудь застопорить шкив, я делал это с помощью ремня привода вентилятора.
Снятие вентилятора охлаждения ЗМЗ 409 УАЗ Патриот
3. Снимаем вязкостную муфту в сборе с вентилятором.
Снятие вентилятора охлаждения ЗМЗ 409 УАЗ Патриот

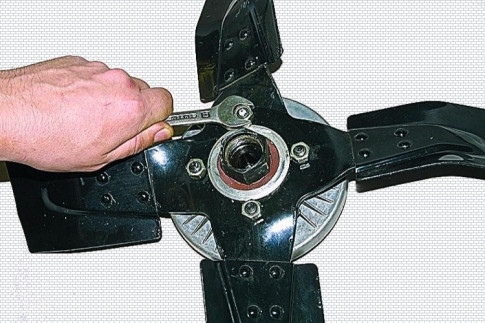

4. Откручиваем четыре гайки крепления вентилятора к муфте.
Снятие вентилятора охлаждения ЗМЗ 409 УАЗ Патриот
