Метки ГРМ ЗМЗ 409

Газораспределительный механизм 409 двигателя УАЗ Патриот имеет сложную конструкцию. В случае его поломки и самостоятельного ремонта выставление метки ГРМ ЗМЗ 409 представляет наиболее ответственную часть работы. Эксплуатация мотора показала, что ГРМ требует мало вложений, но, вместе с этим, регулярного внимания и контроля для предупреждения поломок.

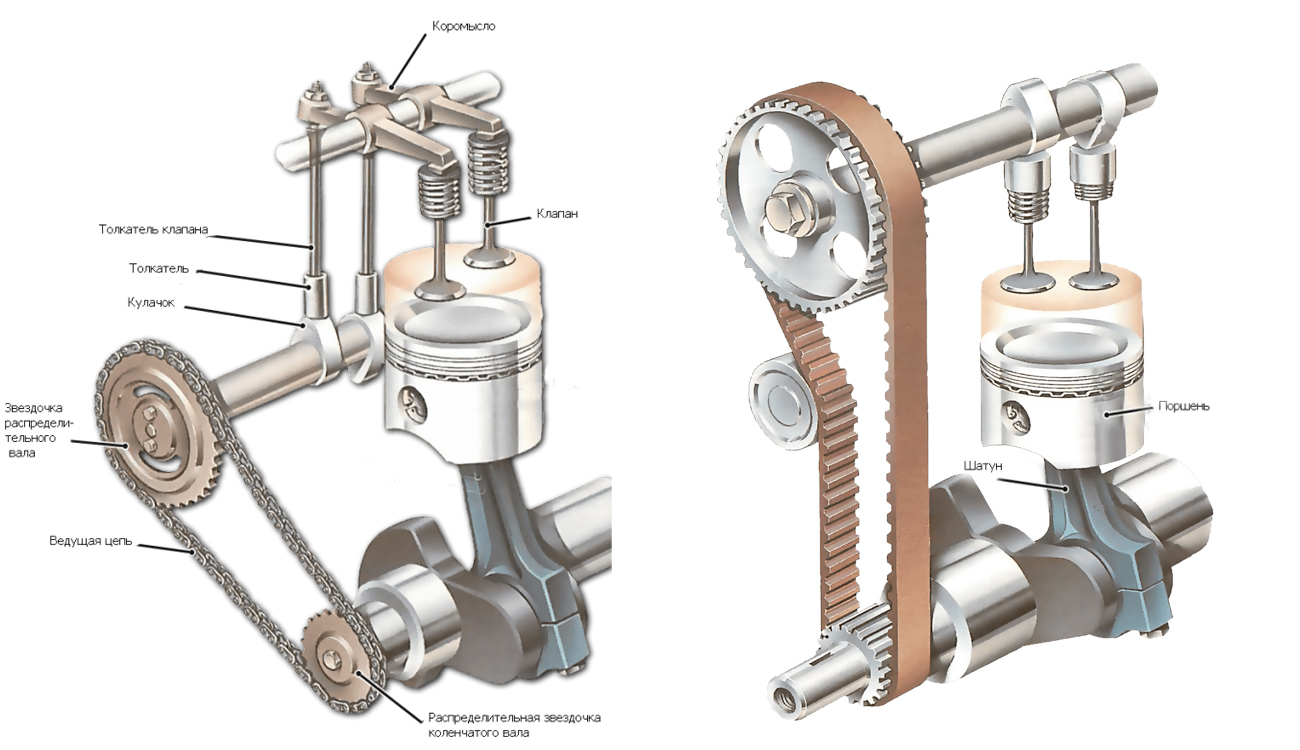

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:
  • шестеренка коленвала;
  • башмак натяжения цепи из пластика;
  • гидравлический натяжитель;
  • «верхняя» цепь;
  • ведомая шестеренка промвала;
  • малая ведущая шестеренка промвала;
  • опора болта башмака;
  • второй башмак натяжения;
  • второй гидравлический натяжитель;
  • шайба подавителя шума;
  • «нижняя» цепь;
  • спецметка на зубчатом колесе;
  • штифт;
  • «звездочка» впускных клапанов на распредвале;
  • верхний «успокоитель»;
  • «звездочка» выпускных клапанов распредвала;
  • вторая метка на зубчатом колесе;
  • средний и нижний «успокоители»;
  • M1, M2 — наглядные метки на блоке цилиндров.

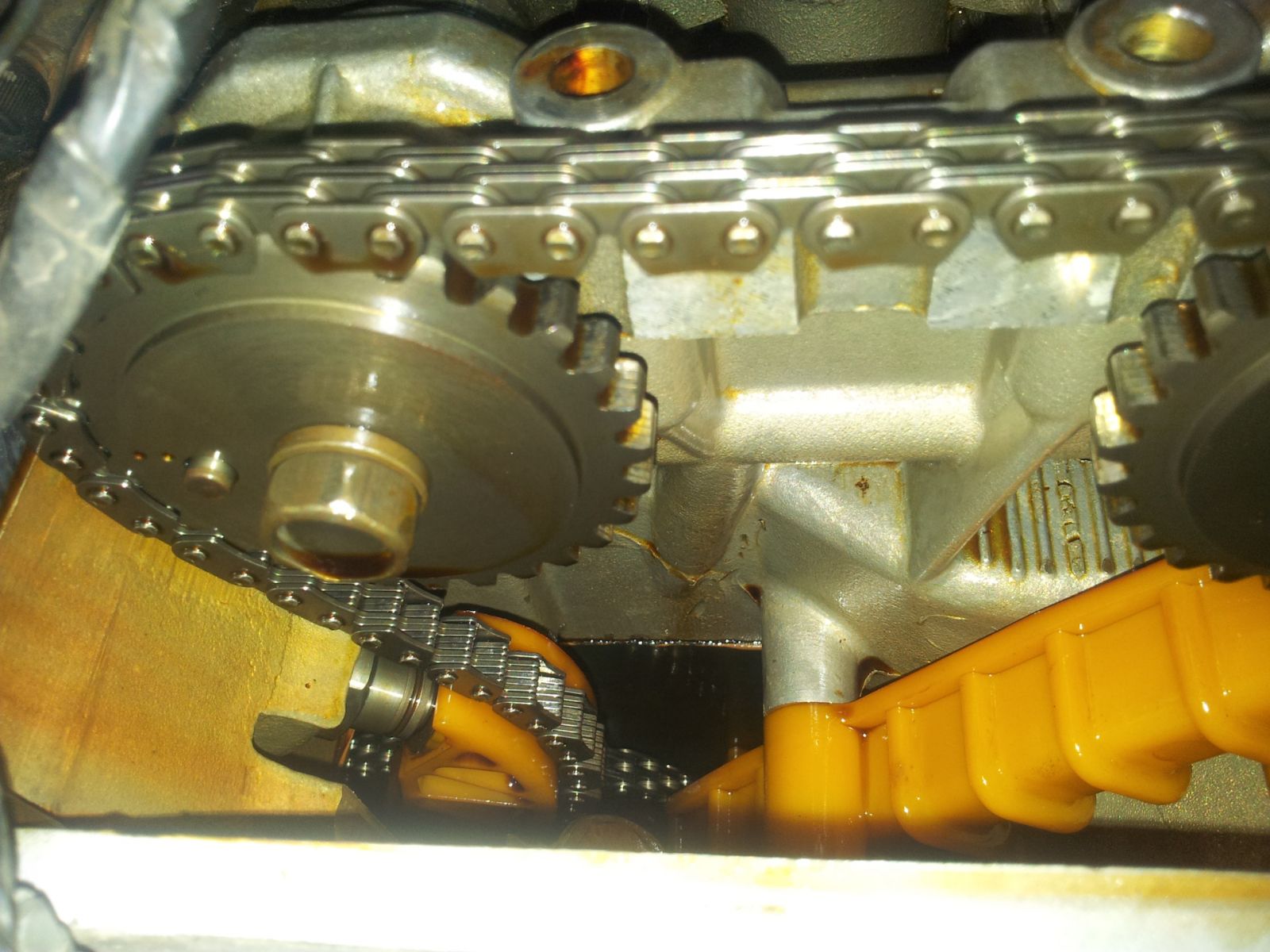

Где находится цепь

Цепь ГРМ образуют замкнутые звенья фрикционных ячеек. Она расположена на фронтальной части двигателя и соединяет валы отбора мощности и промежуточный. Основная задача — синхронизация работы всех механизмов, связанных с распредвалом и коленвалом мотора. ЗМЗ 409 Евро 3 оснащен пластиковыми успокоителями цепи и ее натяжителем. Схема работы похожа на ЗМЗ 406 с инжектором.

Когда нужно менять цепь ЗМЗ 409

Цепь ГРМ, как и другие запчасти, имеет заданный срок эксплуатации, после которого подлежит замене. Использование деталей свыше отведенного производителем ресурса возможно, однако, при этом утрачивается гарантия и изготовитель не несет ответственности за ущерб, полученный вследствие поломки. Факторы, указывающие на необходимость замены цепи ГРМ ЗМЗ 409:
  • ее физическое состояние;
  • металлический звук в подкапотном пространстве;
  • пробег авто превысил 80 000 км с последней замены.
Пластинчатая цепь ЗМЗ 409

Двухрядная цепь показала лучшие эксплуатационные качества и надежность, чем однорядная.

Необходимые инструменты для замены

Для замены деталей и узлов газораспределительного механизма требуются инструменты:
  • шестигранный ключ 6 мм;
  • рожковые ключи № 10 и 17;
  • воротки и сменные головки 12, 13, 14 мм;
  • молоток с зубилом;
  • плоская отвертка.
Также понадобятся дополнительные предметы и приспособления:
  • емкость для сбора антифриза;
  • домкрат;
  • съемник шестеренки «звездочка»;
  • транспортир для проверки угла и установки фаз распредвалов;
  • индикатор положения верхней мертвой точки цилиндра;
  • съемник фланца шкива-демпфера;
  • болт для запрессовки фланца и «звездочки»;
  • сменная насадка Т45 для выкручивания болтов «успокоителей»;
  • ключ-трещотка на 1/4″ и удлинители на 70 и 100 мм.

Пошаговый процесс замены цепи ГРМ на ЗМЗ 409

Замена деталей газораспределительного механизма двигателя ЗМЗ 409 Евро 4 состоит из ряда шагов:
  1. снимается радиатор системы охлаждения;
  2. с насоса ГУР высвобождаются ремни;
  3. подающий шланг насоса охлаждения снимается со штуцера;
  4. демонтируются муфта вентилятора, крыльчатка, фронтальная крышка ГБЦ;
  5. снимается насос системы охлаждения;
  6. с генератора снимается приводной ремень;
  7. вынимается датчик оборотов коленвала;
  8. откручивается заглушка масляного поддона и снимается шкив коленвала;
  9. удаляется крышка гидравлического натяжителя вверху и внизу;
  10. снимается крышка ГРМ, далее вытаскивается рычаг натяжителя и шестеренка;
  11. отсоединяется пластмассовый успокоитель;
  12. съемником удаляются звездчатые шестерни распредвала.
После завершения разборки шестерни и цепи рекомендуется промыть бензином, протереть и высушить. Далее нужно осмотреть все части и при обнаружении трещин, сколов, сильного износа произвести замену. Аналогичному осмотру подвергаются звездочки и шестерни механизма.

Для окончательного демонтажа приводной цепи понадобится слить охлаждающую жидкость.

Для ДВС 409 штатным является гидронатяжитель ГРМ. Однако некоторые владельцы производят их замену на механические регуляторы. В этом имеются свои плюсы, если машина без кондиционера: возможность завести автомобиль буксиром, независимость от давления масла в системе. Однако, при наличии кондиционера опорная пластина потребует переделки, нужны будут другие болты вместо штатных, вследствие чего поменять детали станет сложнее.

Слив антифриза из системы

Для слива охлаждающей жидкости требуется установить машину так, чтобы имелся свободный доступ к двигателю с нескольких сторон. Далее отсоединяется минусовая клемма аккумулятора от корпуса (согласно инструкции по проведению работ), предварительно выключив зажигание. Антифриз сливается в приготовленную чистую емкость. Только после этого можно отсоединять патрубки и снимать радиатор системы охлаждения.

Разборка механизма ГРМ

Начинают разбор механизма с откручивания болтов, далее снимается крышка гидронатяжителя, размещенного вверху. Извлекаются крепление и прокладка. Вытащив пружину, отсоединяется сам натяжитель цепи. Таким же способом разбирается нижний узел натяжки. Крышка всего ГРМ удерживается 7 болтами, открутив которые, получаем доступ к ней. После снятия башмаков натяжителя выпрессовываются шестерни на распредвалах. Лучше всего использовать специальные съемники или молоток с рожковым ключом 12х17.

Окончательный демонтаж цепи привода

Перед снятием цепи нужно открутить успокоители, каждый крепится двумя болтами. Звездообразные шестерни промежуточного вала снимаются выворачиванием болтов, расположенных за пластиной. Для этого отвертка вставляется в специальные пазы на зубчатой шестеренке, не давая им провернуться. После демонтажа всей цепи она промывается бензином.

После снятия привода

После демонтажа все детали подвергаются очистке, оценке степени износа и проверке на наличие повреждений путем осмотра, вышедшие из строя части механизма подлежат замене.

Процесс сборки

Основные операции проводят в обратной последовательности. Пошаговый процесс сборки ГРМ: 1. На коленвал производится запрессовка шестерни с уплотнением. Вал проворачивается до совпадения меток на БЦ и посаженной шестерне. Когда метки совпадут, поршень 1 цилиндра должен быть в ВМТ. Далее без затяжки крепящих болтов монтируется успокоитель. После этого цепь, густо смазанная маслом, заводится на шестерню. 2. На промвал запрессовывается ведомая шестеренка. Установочный штифт должен плотно входить в отверстие. Затем на шестеренку накидывается цепь. Метки на блоке цилиндров и этой «звездочке» совмещаются, при этом цепь должна постоянно оставаться в натянутом состоянии, проходя через успокоитель. 3. 2 болта, удерживающие шестерни промвала, затягиваются через стопорные шайбы. Прилагаемое усилие затяжки не должно превышать 2,2-2,5 кгс/м. 4. Состояние цепи и совпадение меток на звездчатой шестеренке и блоке цилиндров проверяется рычагом натяжителя. 5. Затягиваются болты крепления успокоителя. 6. На ведущую шестерню промежуточного вала через отверстие в блоке цилиндров накидывается верхняя цепь, обильно смазанная моторным маслом. 7. Устанавливается шестерня с надетой цепью ГРМ, посадке способствуют вращением распредвала по часовой стрелке. 8. Шестерня на распредвале фиксируется вставкой штифта в отверстие. 9. Ввернув болт, за четырехгранник на распредвале проворачивают его против часовой стрелки, устанавливая натяжение, после чего фиксируют положение болтом. Болты затягиваются с моментом не более 4,6-7,4 кгс/м. В это время валы удерживаются от вращения за четырехгранные окончания на них. Устанавливаются успокоители цепи, водяной насос и защитный кожух. Края головки блока цилиндров и его крышки перед установкой обмазываются узкой полосой герметика. При монтаже следует соблюдать осторожность, чтобы сальник не получил повреждений. 10. Проверить необходимость замены ремня генератора. Болты, крепящие крышки, подтягиваются с усилием 0,6-1,2 кгс/м. Далее трубка вентиляции картера и шланг подсоединяются к штуцерам крышки клапанов. Закрепляется радиатор системы охлаждения и надеваются ремни.

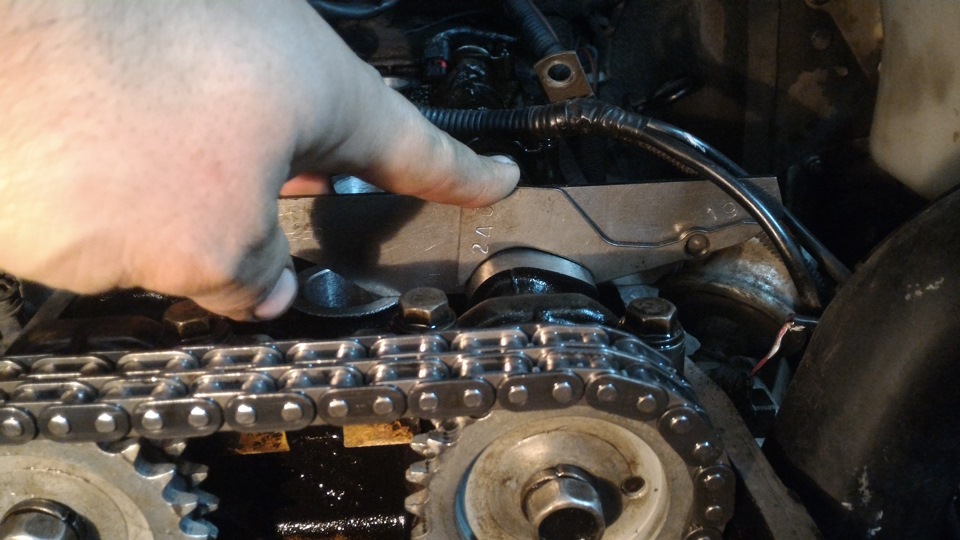

Метки ГРМ и затяжка

При сборке ЗМЗ-409 следует добиться точного совмещения меток ГРМ. Даже малое несовпадение приведет к нарушению синхронизации работы узлов двигателя. Затяжка болтов с несоблюдением карты усилий приводит к незаметным перекосам и малым смещениям, что нарушит синхронизацию газораспределения и прочих узлов.
