Дроссельная заслонка ЗМЗ 409

Дроссельная заслонка на внедорожнике УАЗ Патриот с двигателем ЗМЗ 409 представляет собой некий воздушный клапан, при открытии которого происходит подача воздуха в систему двигателя, где он смешивается с топливом и распределяется по цилиндрам.




Дроссельная заслонка объединяет в себе такие элементы, как: основной блок или корпус устройства; непосредственно заслонка, располагающаяся на валу; датчик положения заслонки; регулятор холостого хода.

Располагается устройство между такими элементами, как воздушный фильтр, через который происходит подача воздуха в систему и впускным коллектором. Регулятор холостого хода в системе служит для того, чтобы обеспечивать поддержание определенной частоты вращения коленчатого вала в то время, когда дроссельная заслонка закрыта. Закрыта заслонка во время таких процедур, как запуск мотора, его прогрев или при включении дополнительного оборудования на автомобиле.

Дроссельная заслонка ЗМЗ 409

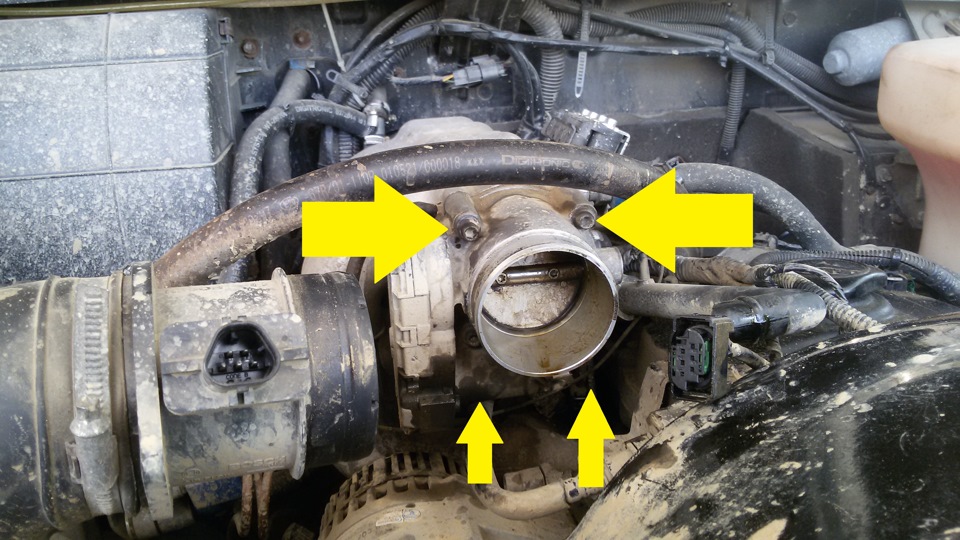

Для снятия необходимо открутить четыре винта под шестигранник на 5
Для снятия необходимо открутить четыре винта под шестигранник на 5

Промывка дроссельного узла ЗМЗ 409

Датчик положения дроссельной заслонки ЗМЗ 409

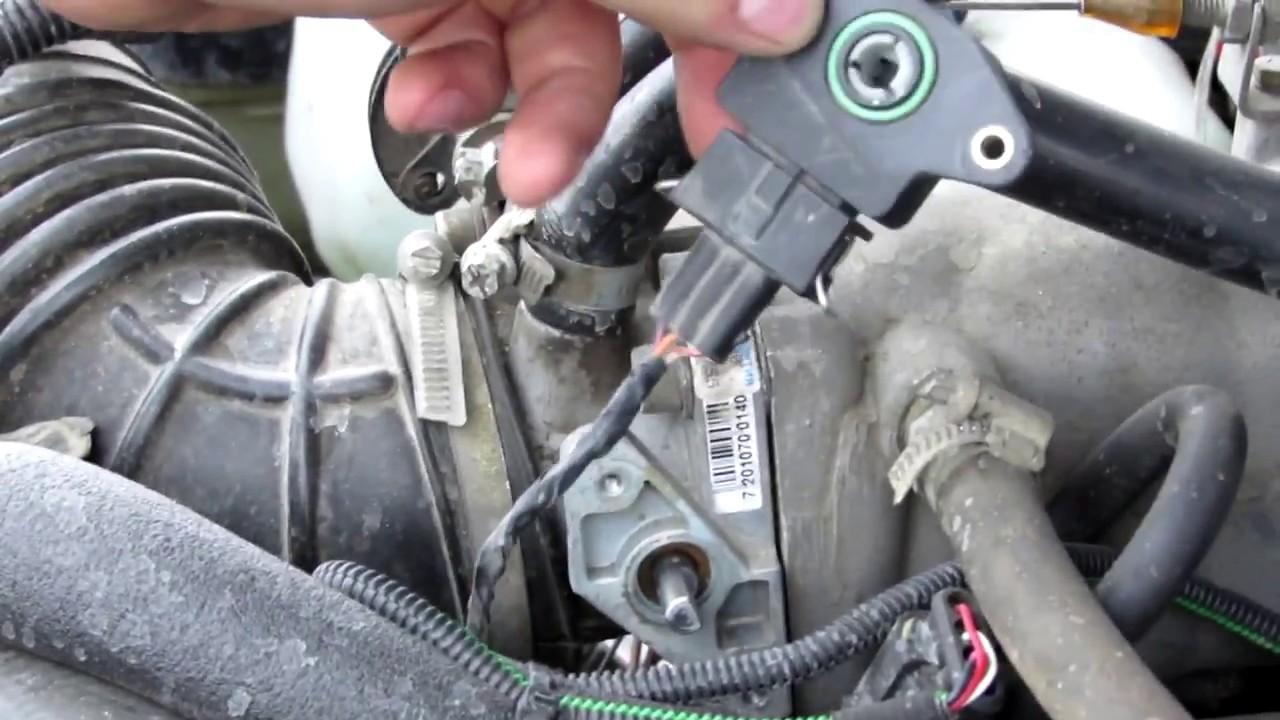

Датчик положения дроссельной заслонки крепится двумя винтами к дроссельному устройству двигателя ЗМЗ-409 и предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Информация с датчика положения дроссельной заслонки позволяет блоку управления рассчитать степень открытия дроссельной заслонки и основные параметры управления двигателем на динамичных режимах разгона-торможения автомобиля длительность которых менее 0.1 секунды.

Общее устройство, принцип работы и аналоги датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 ЗМЗ 409

Датчик представляет собой потенциометр с токосъемником, перемещающимся по радиусу токопроводящего сектора. Рабочая зона датчика находится в линейной области характеристики 10-90 градусов, что соответствует степени открытия дроссельной заслонки в диапазоне 0-100 % открытия дросселя.
Датчик положения дроссельной заслонки ЗМЗ 409
Ось потенциометра при установке датчика жестко связывается с приводом дроссельной заслонки. Выходное сопротивление потенциометра изменяется в зависимости от угла поворота, то есть от степени открытия дроссельной заслонки. Электропитание датчика осуществляется стабилизированным напряжением 5+-0.1 Вольта от электронного блока управления двигателем. Конструктивно датчик положения дроссельной заслонки состоит из: корпуса из термостойкого стеклопластика с двумя фланцами для крепления датчика к дроссельному устройству, трехконтактного соединителя объединенного с корпусом датчика, керамического резистивного элемента, токосъемника обеспечивающего электрический контакт с резистивным элементом, цангового зажима со шлицем и резиновым уплотнителем для установки датчика на ось дроссельного устройства. Ось датчика имеет ориентирующую лыску, которая при установке совмещается с лыской на оси дроссельной заслонки, поэтому ось заслонки входит в отверстие датчика только в одном положении. Положение датчика при его установке не регулируется. Подключение датчика к жгуту проводов производится через трехконтактный соединитель с защелкой.
Аналоги датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 : датчики типа 406.1130000-01, ДПДЗ-01, НРК1-8. В связи с тем, что блок управления адаптируется к закрытому положению дроссельной заслонки, не рекомендуется нажимать педаль газа перед включением зажигания.

Проверка датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 на двигателе ЗМЗ-409

Проверка ДПДЗ производится без его снятия с двигателя. Отсоединив колодку жгута проводов системы управления двигателем от датчика, при включенном зажигании вольтметром проверяется напряжение на выводе «1» колодки жгута, минусовой щуп вольтметра должен быть подсоединен к «массе» двигателя. Напряжение на этом выводе должно составлять +5 Вольт, в противном случае, неисправность скорее всего в цепи питания датчика или электронного блока управления.
Затем измеряется сопротивление между выводами «1» и «2» датчика. У исправного датчика оно должно быть около 2 кОм. После этого измеряется сопротивление между выводами «2» и «3» датчика. При открытой дроссельной заслонке сопротивление у исправного датчика должно быть в пределах 0.7-1.38 кОм, а при закрытой около 2.6 кОм.

Внешние проявления неисправности датчика положения дроссельной заслонки Bosch DKG-1 0 280 122 001 и возможные способы их устранения

Неисправность в электрической цепи датчика, обрыв цепи или короткое замыкание, или выход датчика из строя, характеризуется снижением мощности двигателя, рывками и провалами при разгоне, неустойчивой работой в режиме холостого хода. Одновременно система самодиагностики блока управления двигателем зажигает сигнальную лампу Check Engine неисправности и выдает коды ошибок : Микас 7.2 023 — низкий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ). Возможные причины:
  • обрыв или замыкание на массу провода питания датчика.
  • короткое замыкание на массу или обрыв сигнального провода датчика.
  • дребезг контактов датчика.
024 — высокий уровень сигнала датчика положения дроссельной заслонки (ДПДЗ). Возможные причины:
  • сигнальный провод перепутан с проводом электропитания.
  • обрыв провода массы датчика.
  • замыкание сигнального провода датчика.
  • неправильная установка датчика на дроссельном устройстве.
  • датчик вышел из строя.
Микас 11 и Bosch ME17.9.7 0121 — выход сигнала датчика положения дроссельной заслонки за допустимый диапазон. 0122 — низкий уровень сигнала цепи датчика положения дроссельной заслонки. 0123 — высокий уровень сигнала цепи датчика положения дроссельной заслонки. Нарушение регулировки привода дроссельной заслонки двигателя ЗМЗ-409. Если на прогретом двигателе ЗМЗ-409 обороты холостого хода повышенные, а сигнальная лампа Check Engine не горит при включении зажигания и загорается только при полном нажатии педали газа, то необходимо проверить и отрегулировать привод дроссельной заслонки на полное закрытие. Если двигатель не развивает полной мощности, степень полного открытия дросселя менее 80%, а лампа неисправности не сигнализирует об ошибках в системе управления двигателем, то надо проверить и отрегулировать привод дроссельной заслонки на полное открытие. Дребезг контактов датчика положения дроссельной заслонки. Неисправность в виде так называемого «дребезга» контактов датчика положения дроссельной заслонки может проявляться по разному, два наиболее характерных варианта проявления этой неисправности при работе двигателя ЗМЗ-409 описаны ниже. В обоих случаях датчик надо менять на новый. — сигнальная лампа Check Engine загорается только при резких нажатиях педали газа, система самодиагностики при этом выдает соответствующие коды неисправностей, — сигнальная лампа Check Engine не горит и система самодиагностики кодов ошибок не выдает, при этом обороты прогретого двигателя плавают на холостом ходу, а степень полностью закрытого дросселя нестабильна и колеблется в пределах 0-2%.
