Базовые данные для регулировки двигателей ЗМЗ-409

Давление в системе смазки на прогретом двигателе автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409) в месте установки датчика аварийного давления масла при частоте вращения коленчатого вала на холостом ходу 850±50 мин-1, кПа (кгс/см2), не менее - 98 (1,0)




  • Прогиб ремня привода вспомогательных агрегатов при нажатии с усилием 8 кгс, мм - 14 ± 1
  • Зазор между электродами свечей зажигания, мм - 0,7...0,85
  • Нормальная температура жидкости в системе охлаждения, °С - 80...90
  • Минимальная частота вращения коленчатого вала на холостом ходу, мин-1 - 850 ± 50
ЗМЗ-409
Двигатель автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409) (вид спереди)

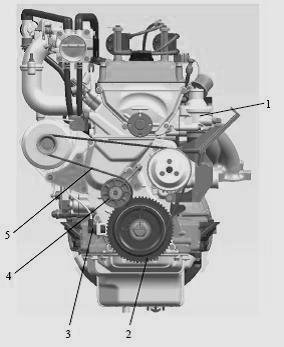

Двигатель автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409) (вид спереди) 1 - корпус термостата; 2 - диск синхронизации; 3 - датчик синхронизации; 4 - натяжной ролик; 5 - ремень привода агрегатов.
Двигатель автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409)-409 (вид сверху)
Двигатель автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409)-409 (вид сверху) 1 - шланг основной ветви вентиляции картера; 2 – шланг регулятора холостого хода; 3 - шланг малой ветви вентиляции картера; 4 - катушки зажигания; 5 – высоковольтные провода; 6 – крышка клапанов; 7 - крышка маслозаливной горловины; Необходимость в ремонте двигателя автомобилей УАЗ-Патриот, УАЗ Хантер, УАЗ-3909 (ЗМЗ-409) наступает после пробега 200-250 тыс.км. в зависимости от условий эксплуатации. К этому пробегу зазоры достигают величин, вызывающих падение мощности, уменьшение давления масла в масляной магистрали, резкое увеличение расхода масла (свыше 200 г/100км), чрезмерное дымление двигателя, повышенный расход топлива, а также возможны стуки. Ориентировочно зазоры в сопряжении основных деталей двигателя ЗМЗ-409 вследствие износа не должны превышать следующих величин в мм:
  • юбка поршня - цилиндр блока - 0,25
  • поршневое кольцо - канавка в поршне (по высоте) - 0,15
  • поршень - поршневой палец - 0,015
  • замок поршневого кольца - 2,5
  • верхняя головка шатуна - поршневой палец - 0,03
  • шатунные и коренные подшипники - шейки коленвала - 0,15
  • стержень клапана – втулка - 0,20
  • шейки распредвалов – опоры в головке - 0,20
  • осевой люфт коленчатого вала - 0,36
Работоспособность двигателя ЗМЗ-409 может быть восстановлена либо заменой изношенных деталей новыми, стандартного размера, либо восстановлением изношенных деталей и применением сопряженных с ними новых деталей ремонтного размера. Для этой цели предусмотрен выпуск поршней, поршневых колец, вкладышей шатунных и коренных подшипников коленчатого вала, направляющих втулок впускных и выпускных клапанов и ряда других деталей ремонтного размера.
