ЗМЗ 409 замена ремня генератора

Для замены ремня привода генератора и водяного насоса автомобилей УАЗ Патриот, Хантер, Буханка, двигатель ЗМЗ-409 потребуются: ключи «на 10» (два), «на 17», «на 12». Для замены ремня генератора потребуется сначала снять ремень привода вентилятора и гидроусилителя.




УАЗ 3741 (двигатель 409)/ УАЗ 3151 (двигатель 409): 1) 6РК1195 2) 6PK1220

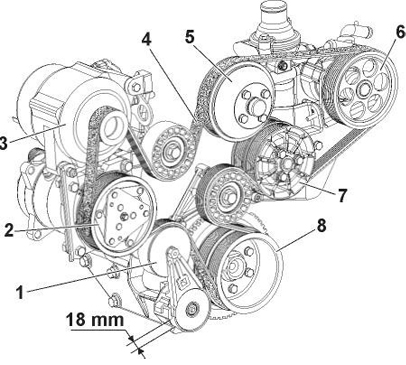

Схема ремней привода агрегатов ЗМЗ 409

Схема ремней привода агрегатов ЗМЗ 409
Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi 1-натяжитель автоматический 2-компрессор кондиционера 3-генератор 4-ремень 5-вентилятор 6-гидроусилитель руля 7-помпа 8-шкив коленвала.

Инструкция по замена ремня

  1. Ослабьте два болта крепления держателя насоса гидроусилителя рулевого управления к кронштейну.
  2. Вверните регулировочный болт натяжения ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения.

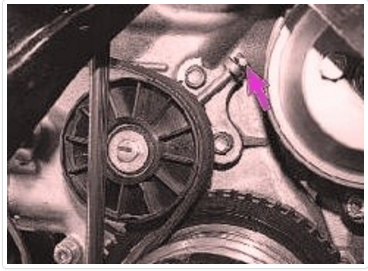

  3. Используйте гибкий удлинитель воротка и головки на 10мм. Посветить фонариком за шкивом помпы, там видна шляпка этого болта.
  4. Сдвиньте насос гидроусилителя рулевого управления в правую сторону (по направлению движения автомобиля).
  5. Снимите ремень.
  6. Ослабьте на два-три оборота затяжку болта крепления натяжного ролика ремня генератора.
  7. Выворачивая регулировочный болт, ослабьте натяжение ремня и снимите ремень.

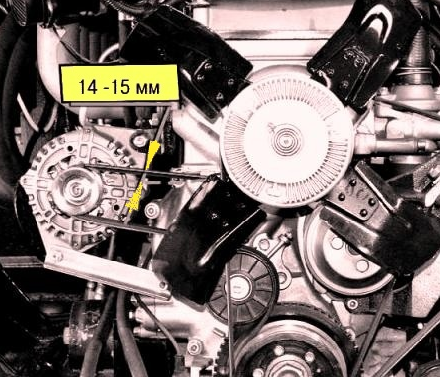

  8. Установите новый ремень; вворачивая регулировочный болт натяжного ролика, добейтесь прогиба ремня 15 мм под нагрузкой 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Замена ремня генератора ЗМЗ 409 видео
