Датчик положения распредвала ЗМЗ 409

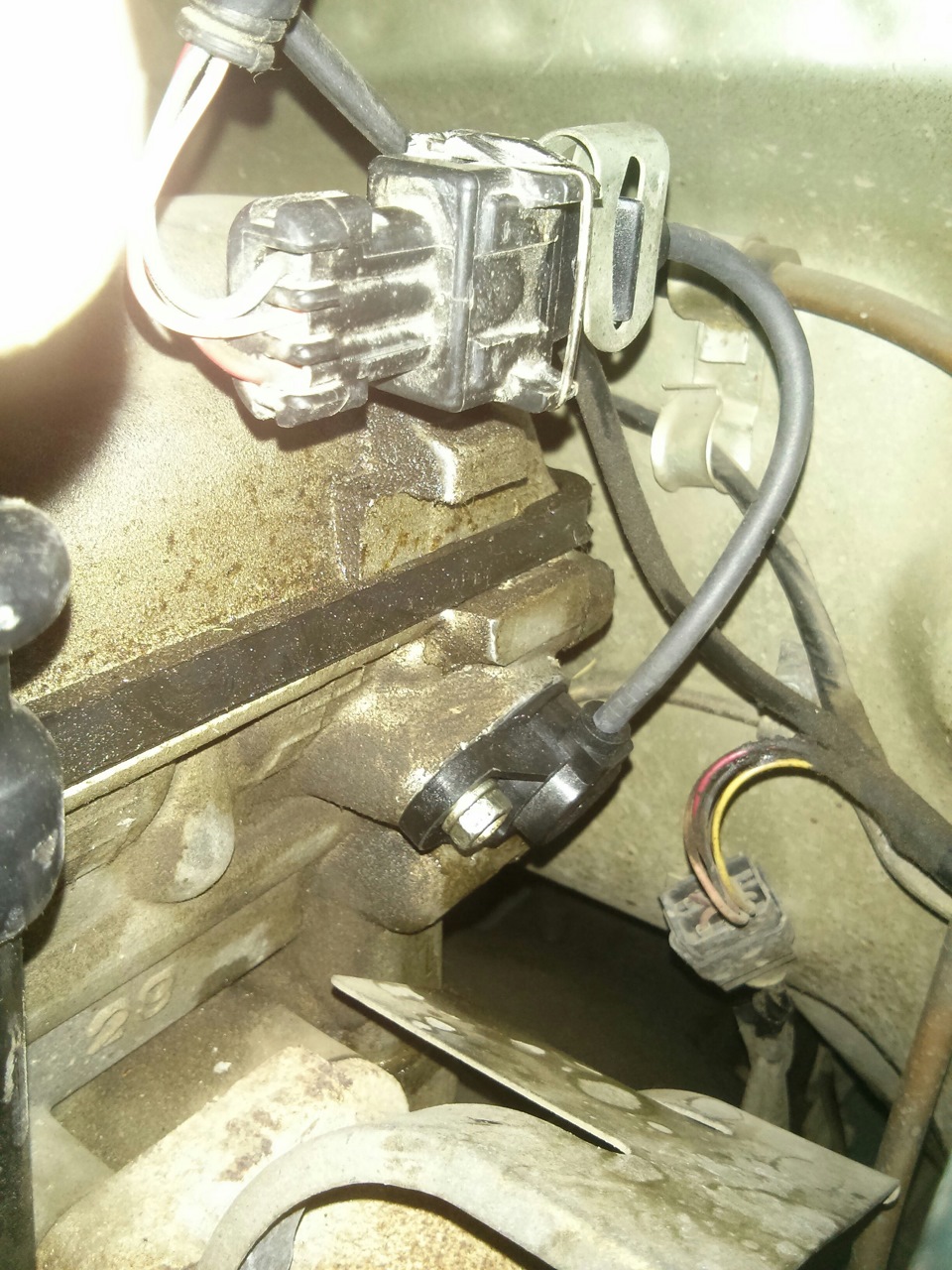

Датчик положения распределительного вала, он же датчик фазы, на двигателе ЗМЗ-409 установлен в левой задней части в приливе головки блока цилиндров у четвертого цилиндра со стороны выпускного коллектора. Назначение датчика фазы — определение начала цикла работы двигателя и обеспечение формирования одиночного импульсного сигнала от прохода стального штифта-отметчика выпускного распределительного вала.




По информации с датчика фазы блок управления двигателем определяет момент установки поршня первого цилиндра в верхней мертвой точке такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.

Общее устройство, принцип работы и аналоги датчика положения распределительного вала ЗМЗ 409

Датчик положения распределительного вала является интегральным датчиком, включающим чувствительный элемент и вторичный преобразователь сигнала. Чувствительный элемент выполнен на эффекте Холла, который заключается в формировании ЭДС при воздействии или изменении магнитного поля. Вторичный элемент содержит мостовую схему, операционный усилитель и выходной каскад, выполненный в виде открытого коллектора.
Датчик положения распредвала ЗМЗ 409
Датчик положения распредвала ЗМЗ 409
Конструктивно датчик положения распределительного вала состоит из цилиндрического корпуса с чувствительным элементом и магнитом, основания датчика с фланцем и отверстием крепления, наголовника со схемой вторичного преобразователя, кабель связи в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле. Монтажный зазор, измеренный между торцом датчика и верхней кромкой штифта-отметчика, должен быть в пределах 0.5-1.2 мм. Этот зазор не регулируется и обеспечивается при установке датчика на заводе-изготовителе. Подключение датчика фазы к жгуту проводов производится с помощью трехконтактной розетки с защелкой. Центральный сигнальный провод датчика, с целью защиты выходного сигнала от помех бортовой сети, выполнен экранированным.
Датчик положения распредвала ЗМЗ 409
Центр стального штифта-отметчика выпускного распределительного вала совпадает с началом или серединой первого, после выреза, зуба диска синхронизации. Ширина отметчика распределительного вала составляет не менее 24+-1 градусов положения распредвала. При появлении штифта-отметчика датчик фазы формирует сигнал низкого уровня, близкий к массе.

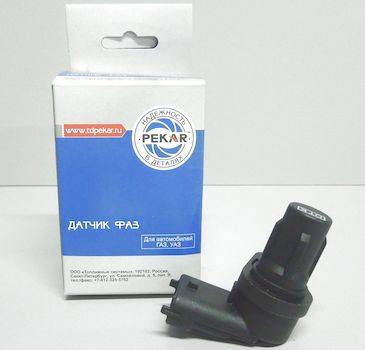

Аналоги датчика положения распределительного вала Bosch PG-3.1 0 232 103 006 : 406.3847050-01, 406.3847050-04, 406.3847050-05 или ДФ-1. Конструктивно эти датчики отличаются от Bosch PG-3.1 длиной кабеля связи и высотой наголовника.

Проверка датчика фаз ЗМЗ-409

Первоначальная проверка датчика фазы производится без его снятия с двигателя. При включенном зажигании вольтметром измеряется напряжение на выводе «1» колодки жгута проводов, минусовой щуп вольтметра при этом должен быть подсоединен к «массе» двигателя. На выводе должно быть напряжение +12 Вольт, в противном случае присутствует неисправность в цепи питания датчика.
Проверка датчика фаз ЗМЗ-409

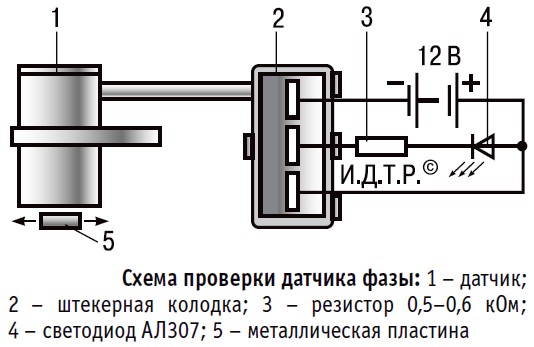

Для полной проверки датчика его необходимо снять с двигателя и собрать электрическую схему показанную ниже. После подключения +12 Вольт от источника питания светодиод должен загореться и сразу погаснуть. При перемещении вблизи торца датчика фазы отвертки или пинцета светодиод должен кратковременно загораться. Если светодиод не горит, то датчик неисправен и его необходимо заменить.
Схема для проверки датчика фаз ЗМЗ-409

Признаки неисправности датчика фаз ЗМЗ 409

В случае неисправности или выхода из строя датчика фазы, контроллер системы управления двигателем ЗМЗ-409 при работающем двигателе включает сигнальную лампу неисправности Check Engine, а его система бортовой самодиагностики выдает коды неисправностей: Микас 7.2 054 — неисправность цепи датчика положения распределительного вала (датчика фазы) Микас 11 и Bosch ME17.9.7 0340 — неисправность цепи датчика положения распределительного вала (датчика фазы) 0342 — низкий уровень сигнала цепи датчика положения распределительного вала (датчика фазы) 0343 — высокий уровень сигнала цепи датчика положения распределительного вала (датчика фазы) Одновременно блок управления переходит из режима распределенного фазированного впрыска топлива на резервный режим распределенного парафазного впрыска топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива и увеличивается токсичность отработавших газов, поэтому неисправный датчик фазы нужно проверить и заменить при первой возможности.

Из личного опыта. Расход увеличится, но его увеличение будет не критично и зачастую не столь велико. Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ). На фазированном впрыске — форсунка включается 1 раз. Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном. Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска. Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

Как работает двигатель при выходе из строя ДПРВ

Да почти без изменений. В некоторых случаях может быть даже некоторое увеличение динамики. Из негативных последствий — немного увеличенный расход топлива и горящая лампа CHECK. Возможные причины неисправности датчика фазы:
  • датчик вышел из строя или не подключен к жгуту проводов,
  • обрыв или замыкание на массу выходной цепи датчика,
  • обрыв или переполюсовка проводов питания датчика,
  • наличие воды в соединителе датчика,
  • ослаблено крепление датчика,
  • повышенный или пониженный монтажный зазор между торцом датчика и отметчиком распределительного вала
  • повышенное радиальное биение распределительного вала,
  • повреждение или отсутствие отметчика распределительного вала,
  • неправильная установка шестерни распределительного вала или отметчика,
  • неисправность входного канала электронного блока управления.
Если сигнальная лампа неисправности Check Engine загорается бессистемно на холостых оборотах двигателя, но гаснет при повышенных оборотах холостого хода, а система самодиагностики фиксирует указанные выше коды неисправностей, то необходимо : проверить возможные торцевые биения штифта-отметчика распределительного вала и устранить их, а также проверить контакт экранирующей оболочки кабеля датчика с массой двигателя.

Замена датчика фаз ЗМЗ 409

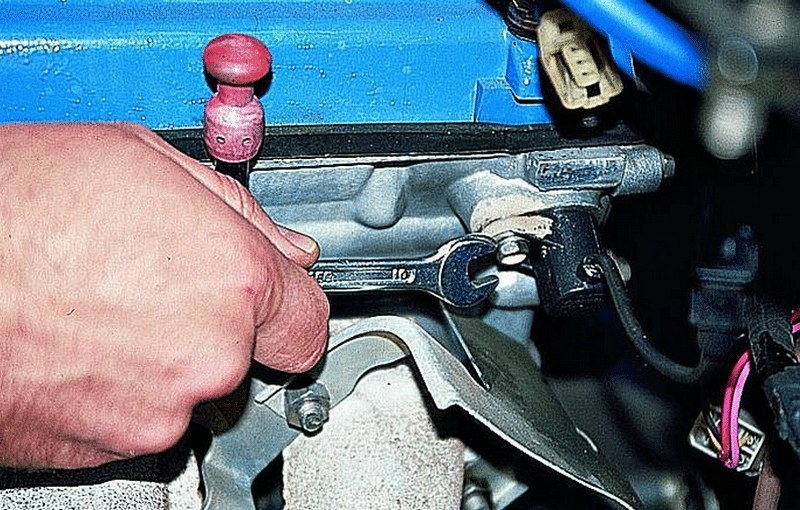

Его замена не представляет никакой сложности. Нужен лишь ключ на 10. Замену рекомендую проводить на холодном моторе. Главное — это осторожно отсоединить разъём. Правда бывает, что ДПРВ застревает и для его демонтажа требуется снятие клапанной крышки. Но это редкость.
Замена датчика фаз ЗМЗ 409

Из личного опыта

За всё время ДПРВ на УАЗ Патриот выходил из строя около 2 или 3 раз (точно не скажу). Признаки поломки были просты. В начале изредка загоралась и тухла лампа CHECK. В ЭБУ фиксировалась ошибка 54. Потом это повторялось чаще. В конечном итоге лампа CHECK окончательно загоралась и не гасла. А ошибка 54 переходила из накопленных в активные (постоянные, текущие). При этом двигатель вёл себя также, сказать, что что-то изменилось — я не мог. Больше раздражала горящая лампа. У меня был случай. При поездке на Украину (я часто ездил туда, почти каждый год). Немного отъехав от города, загорается лампа "выкинь двигатель", по БК ошибка 54. Зная, что ничего страшного в этом нет, решаю, продолжать движение, а датчик купить по пути. Как это ни странно, датчика нигде по пути я не нашёл. Точнее не нашёл того, который вызвал бы у меня доверия. В конечном итоге, машина проехала чуть более 3 000 км без данного датчика (я его отключил полностью). Сказать, что ушло много бензина, я не могу, в принципе как всегда. Машина ехала также, без изменений. Про запас держать этот датчик бессмысленно. Рекомендую менять его, когда ЭБУ фиксирует ошибку 54 довольно часто. Хотя можно потерпеть и заменить, когда он окончательно выйдет из строя. При его поломке, машина сможет проехать столько, сколько нужно. В заключении мой совет. Если Вам советуют заменить ДПРВ ввиду какой-то болячки, то просто отсоедините его и посмотрите, что будет, это будет лучшем решением. Если он и "чудит" выдавая неверный сигнал (что бывает только когда смещается сам репер, что также очень редко бывает), то после его отключения мотор должен начать работать ровнее — значит виноват именно он. Если же, после его отключения, изменений нет — то ДПРВ не при чём.
