Датчик температуры охлаждающей жидкости ЗМЗ 409

В системе управления двигателем ЗМЗ-409 используются два одинаковых датчика температуры 19.3828 — датчик температуры охлаждающей жидкости и датчик температуры воздуха. Проверка исправности датчиков температуры, как правило, производится в случаях затрудненного запуска двигателя или при его невозможности.

Датчик температуры представляет собой полупроводниковый стабилитрон, который запитывается постоянным рабочим током от стабилизированного источника блока управления. Выходное напряжение датчика изменяется в зависимости от температуры окружающей среды. С увеличением температуры выходное напряжение датчика увеличивается. Оба датчика одинаковы и полярны по схеме включения, то есть их обратное включение равносильно состоянию обрыва цепи. Установлен в корпусе термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 Вольт через резистор 2 кОм. Информация с этого датчика позволяет откорректировать основные параметры управления двигателем в зависимости от его теплового состояния, так как температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер. Электронный блок управления двигателя ЗМЗ-409 рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, на прогретом — низкое.

Проверка датчиков температуры ЗМЗ 409

Проверка исправности датчиков температуры охлаждающей жидкости и температуры воздуха производится по одной методике. Прежде всего необходимо проверить исправность цепей подключения датчиков, для этого при выключенном зажигании надо отсоединить колодку жгута проводов от датчика и затем включив зажигание измерить вольтметром напряжение на выводе «1» колодки жгута проводов, подсоединив минусовой щуп вольтметра к массе. Напряжение на выводе должно быть +5 Вольт, в противном случае в цепи питания датчика есть обрыв или неисправен сам электронный блок управления.

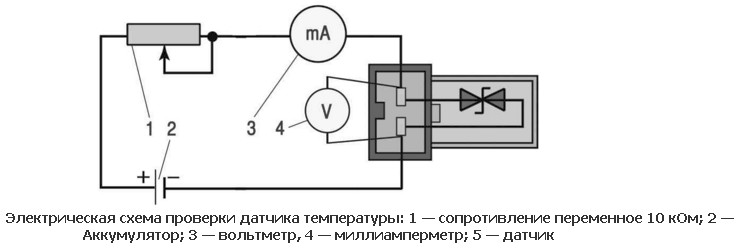

Полная проверка исправности датчиков температуры проводится с помощью электрической схемы изображенной на рисунке ниже. Перед началом проверки переменным резистором при помощи миллиамперметра надо установить ток в цепи в пределах от 1 до 1.5 мА. Для изменения температуры чувствительного элемента датчика можно использовать емкость с водой нагретой до температуры кипения, заранее установив в ней термометр.
Опустив датчик в емкость с кипятком, по мере его остывания вольтметром снимают показания напряжения датчика. Контрольные замеры делаются при температуре плюс 100, 90, 80, 60, 40 и 20 градусов. У исправного датчика температуры напряжение в цепи должно быть близким к следующим величинам:
  • +20 — 2.93 Вольта
  • +40 — 3.13 Вольта
  • +60 — 3.33 Вольта
  • +80 — 3.53 Вольта
  • +90 — 3.63 Вольта
  • +100 — 3.73 Вольта

Признаки неисправности датчик температуры охлаждающей жидкости ЗМЗ 409

Затруднен запуск двигателя, прогревать двигатель приходится поддерживая обороты педалью газа, на прогретом двигателя обороты холостого хода повышенные. Горит лампа Check Engine неисправности в системе управления, самодиагностика блока управления выдает следующие неисправности: Микас 7.2 021 — низкий уровень сигнала датчика температуры охлаждающей жидкости. 022 — высокий уровень сигнала датчика температуры охлаждающей жидкости. Микас 11 и Bosch ME17.9.7 0116 — Выход сигнала датчика температуры охлаждающей жидкости за допустимый диапазон. 0117 — Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости. 0118 — Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости. Если холодный двигатель вообще не запускается или запускается с трудом, но лампа неисправности в системе управления при этом не горит, а система самодиагностики никаких кодов ошибок не выдает, то возможно нарушена градуировка датчика температуры охлаждающей жидкости, его надо проверить и при необходимости заменить.

Замена датчика температуры ОЖ ЗМЗ 409

Рассмотрим УАЗ Патриот 409 двигатель с экологической системой «Евро-3». Для ремонта понадобится только один ключ, типоразмер которого «19». Оба датчика подключены непосредственно к бортовой сети, поэтому в целях предотвращения электрического замыкания рекомендуется обесточить автомобиль путем «сброса» минусовой клеммы с вывода батареи. Датчик температуры охлаждающей жидкости находится в непосредственном контакте с хладагентом, поэтому для избегания утечек жидкости рекомендуется произвести частичный слив антифриза из контура. Для этого откручиваем пробку на блоке движка и производим частичный отбор хладагента в небольшую емкость, способную вместить около 2 литров. Дальнейшие манипуляции выглядят так:
  1. Отжимаем фиксатор, после чего колодку с подводящими проводами отводим в сторону.

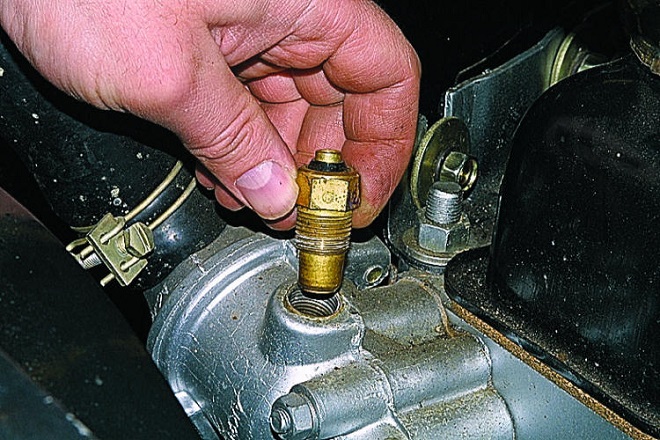

  2. Применяем ранее обозначенный ключ («19»). С его помощью откручиваем датчик температуры охлаждающей жидкости от термостатного корпуса.
  3. Теперь приступаем к демонтажу «воздушного» датчика.
  4. Аналогичным образом демонтируем второй компонент.
  5. Далее устанавливаем новые аналоги в обозначенные места, действуя в обратном порядке.

Внимание! Перед монтажом рекомендуется проверить новые датчики.

амена датчика температуры ОЖ ЗМЗ 409
