ЗМЗ 409 ест масло

Содержание:

Как уменьшить расход масла на двигателе ЗМЗ-409
Забитая система вентиляции картера ЗМЗ-409
Процесс доработки клапанной крышки ЗМЗ 409

У многих владельцев автомобилей УАЗ с двигателем ЗМЗ-409 есть проблема повышенного расхода масла. Причем зачастую повышенный расход масла никак не зависит от типа масла и его производителя. Он может колебаться от 0,5 до 1 литра, и больше, на 1000 километров пробега. Особенно при скоростном режиме езды по трассе.

Когда расход масла превысил показатель более литра на 1000 км, я начал усиленно "курить" тему расхода масла на ЗМЗ 409. К моему удивлению оказалось что данный мотор в принципе масло не ест от замены до замены при выполнении следующих двух условий: 1. Нет течи в системе масляного радиатора. 2. Герметичен маслоотражатель в клапанной крышке и в нем не забиты сливные отверстия. Так вот по первому пункту у меня все было ок. Однако сопоставив факты и вникнув в теорию процессов проходящих в маслоотражателе я понял что это может быть решением проблемы.

Как уменьшить расход масла на двигателе ЗМЗ-409

Первое, что надо сделать, это попробовать определить, где именно идут потери моторного масла. И начать стоит с глобальных причин — приблизительного определения состояния маслосъемных колпачков и маслосъемных колец. Для этого, на прогретом и работающем на холостых оборотах двигателе, резко поднимаем обороты чуть выше средних, и затем некоторое время держим их, одновременно наблюдая за выхлопом.

Если из выхлопной трубы появляется синий дым, а затем через некоторое время исчезает, то вероятнее всего проблема в маслосъемных колпачках. Если синий дым не прекращается, то скорее всего повышенный расход масла происходит из-за маслосъемных колец. Если сизого дыма не наблюдается вообще, то возможно повышенный расход масла связан с негерметичным соединением маслоотражательной пластины и крышки клапанов головки блока цилиндров двигателя.

Забитая система вентиляции картера ЗМЗ-409

Снимаем большой шланг системы вентиляции картера двигателя. Если он имеет внутри следы масла, или же присутствуют масляные пятна на дроссельной заслонке, то причина повышенного расхода масла скорее всего в крышке клапанов, вернее в ее маслоотражательной пластине. На двигателях семейства ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 маслоотражательная пластина 406.1014171-01 (маслоотражатель) установлена на винтах с внутренней стороны крышки клапанов.

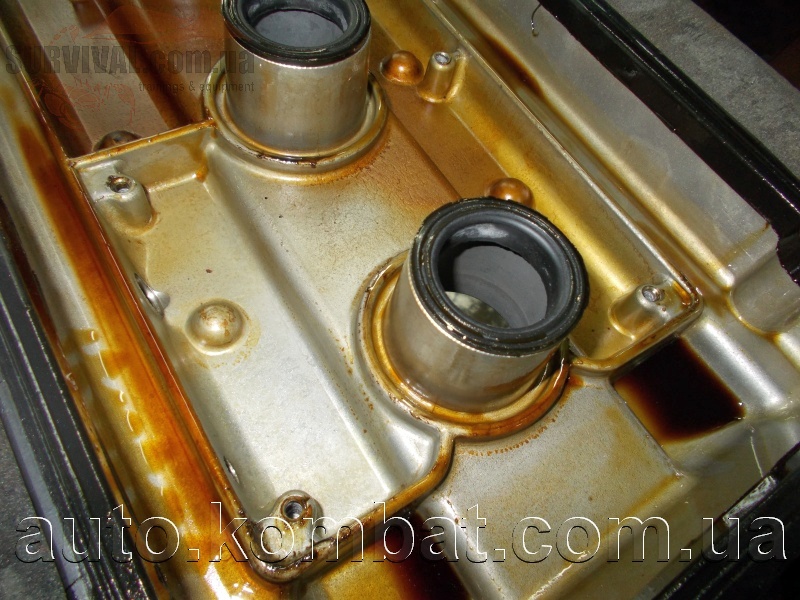

Крышка клапанов с маслоотражателем ЗМЗ 409

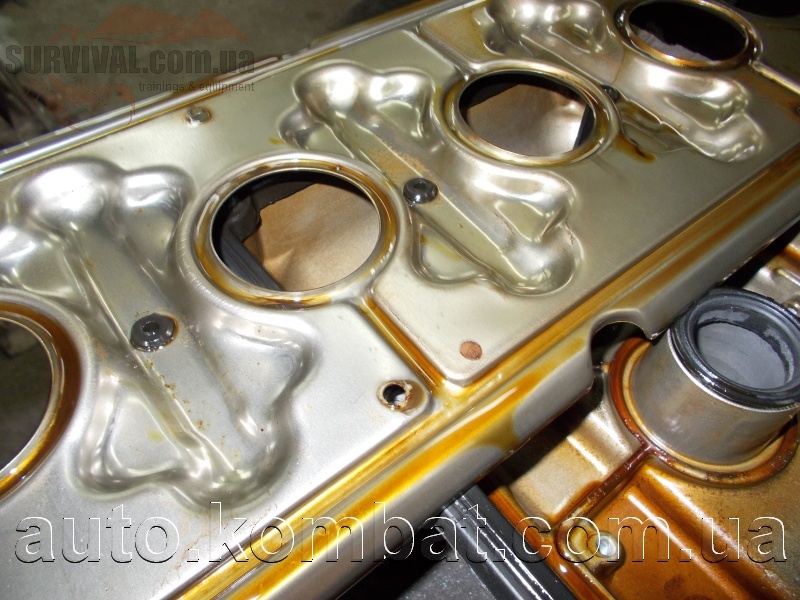

Внутренняя конструкция маслотражателя и крышки клапанов выполнена в виде лабиринта, и должна отсекать масляную взвесь, которая содержится в картерных газах, чтобы частицы масла не попадали вместе с картерными газами через шланг во впускной коллектор. На практике же, из-за некачественной заводской сборки, лабиринтное соединения маслоотражателя с крышкой клапанов 406.1007231-41 никак не герметизировано, и в итоге оно своих функций не выполняет. Герметизация лабиринтного соединения маслоотражателя клапанной крышки как способ уменьшить расход масла на двигателях ЗМЗ-405, ЗМЗ-406, ЗМЗ-409. Чтобы восстановить герметичность соединения, потребуется снять маслоотражатель и промазать его изнутри герметиком по лабиринту. Для этого откручиваем с крышки клапанов все навесное оборудование и снимаем ее с двигателя. Переворачиваем снятую клапанную крышку внутренней частью вверх и видим маслотражатель, прикрученный винтами М5х10 с плоским шлицем.

Процесс доработки клапанной крышки ЗМЗ 409

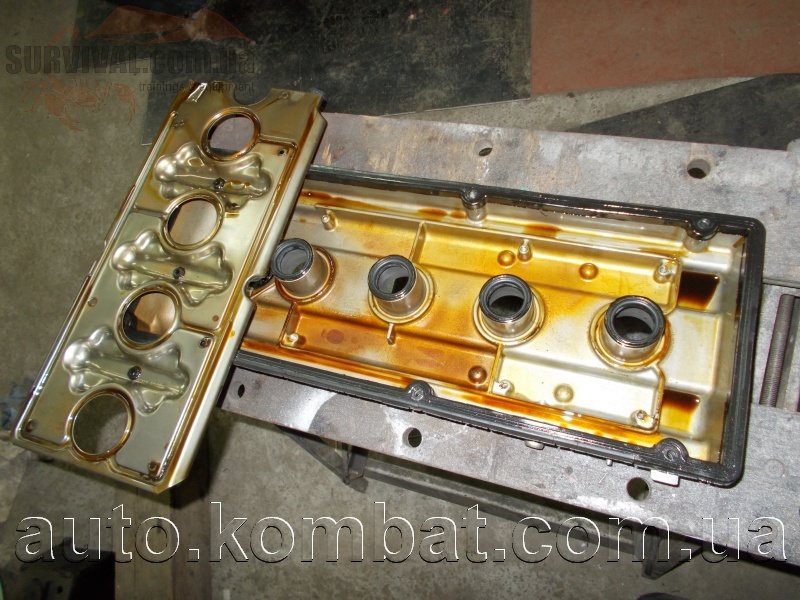

1. Снимаем прокладку 406.1007245-01, четыре уплотнителя 406.1007248-10 крышки клапанов, и три маслоотражательных трубки 406.1014187. 2. Откручиваем маслоотражатель от крышки клапанов. При этом надо соблюдать осторожность. Винты закручены очень сильно и есть вероятность сорвать шлиц.

3. Тщательно отмываем маслоотражатель и крышку клапанов. Особенно в местах их лабиринтного соединения.

4. Прочищаем оба отверстия для отвода картерных газов в крышке клапанов.

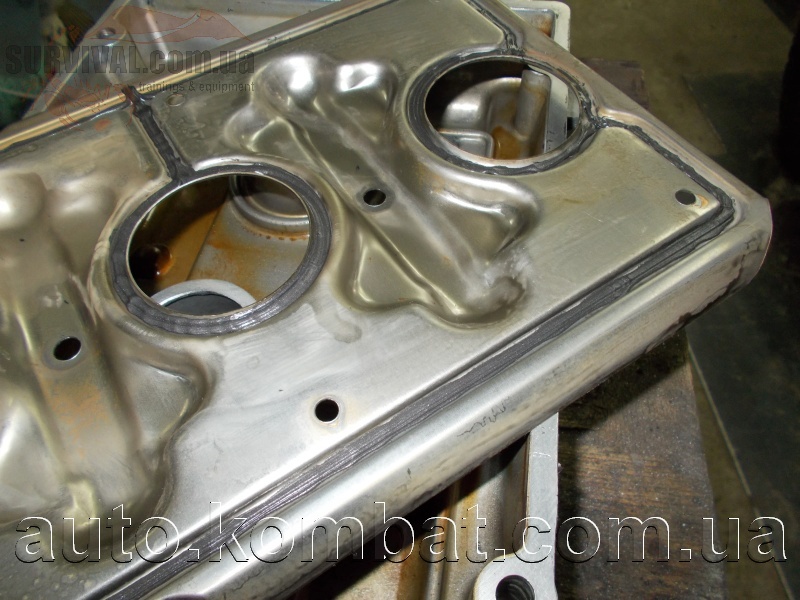

5. Наносим слой герметика в лабиринт маслотражателя и даем ему немного просохнуть.

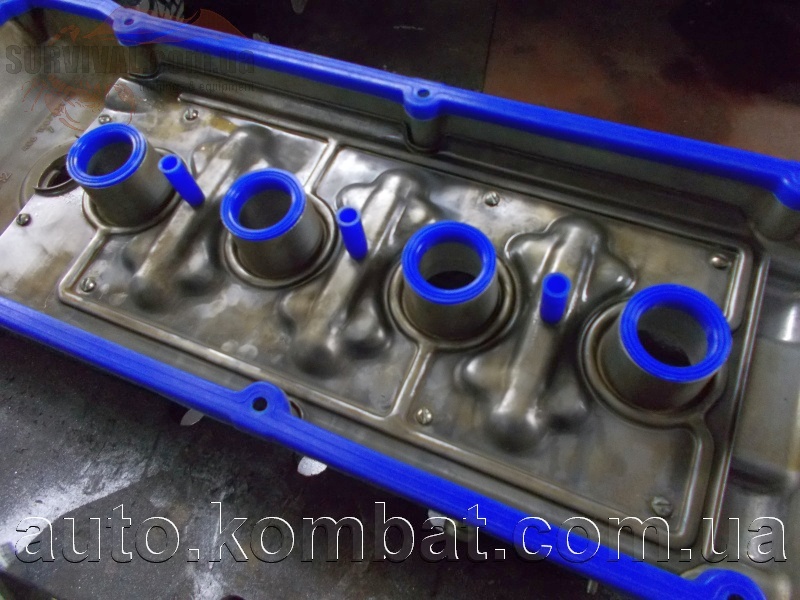

6. Собираем все в обратном порядке. Чтобы обеспечить надежное соединение, для закручивания винтов крепления маслоотражателя надо использовать ударную отвертку. Обязательно устанавливаем на место три новые маслоотражательные трубки 406.1014187. Они предназначены для слива масла обратно в головку блока цилиндров, и их отсутствие, или если отверстия в них забиты, также влечет за собой повышенный расход масла в двигателе.

Перед установкой прокладки на клапанную крышку, будет очень полезно тем или иным образом убрать по всему периметру остроту граней на привалочной поверхности крышки клапанов. Не редко, эти острые грани при установке и затяжке крышки прорезают прокладку, полностью выводя ее из строя.
