Устройство и схема системы охлаждения УАЗ Патриот ЗМЗ 409

Система охлаждения Уаз Патриот, Уаз Пикап и Уаз Карго с двигателем ЗМЗ-409 жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система охлаждения Уаз должна быть заполнена низкозамерзающей жидкостью Тосол-А40М, ОЖ-40 «Лена» или аналогичной. При температуре окружающего воздуха ниже минус 40 градусов необходимо применять низкозамерзающую жидкость Тосол-А65М.




Корпус термостата ЗМЗ 409
Система охлаждения Уаз состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала. Схема системы охлаждения Уаз Патриот, Уаз Пикап и Уаз Карго с двигателем ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3

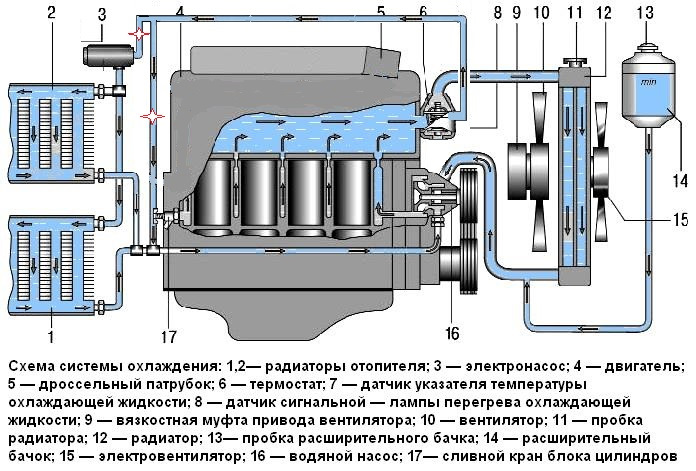

Схема системы охлаждения Уаз Патриот, Уаз Пикап и Уаз Карго с двигателем ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3

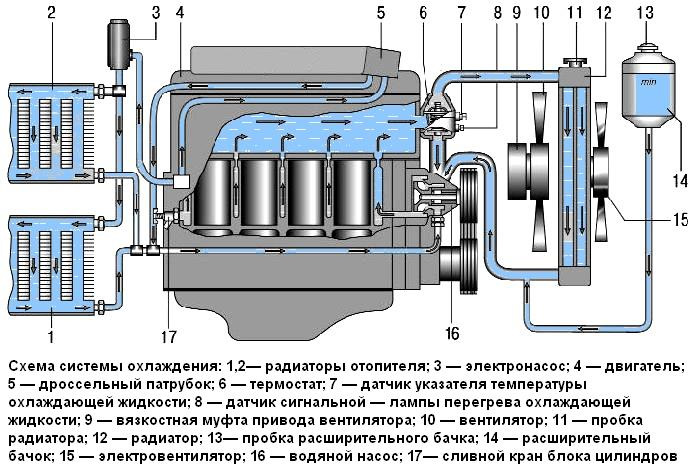

Схема системы охлаждения Уаз Патриот, Уаз Пикап и Уаз Карго с двигателем ЗМЗ-40905 Евро-4
Система охлаждения Уаз Патриот, Уаз Пикап и Уаз Карго с двигателем ЗМЗ-40905 Евро-4.
Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в двухклапанный термостат с температурой открытия основного клапана в 82+-2 градуса. В зависимости от температуры охлаждающая жидкость проходит затем в водяной насос, при низкой температуре, или в радиатор — при высокой температуре, а затем откуда, охладившись, поступает в водяной насос. Радиатор системы охлаждения трубчатоленточный или с горизонтальными трубками, алюминиевый, с кронштейнами для крепления радиатора к облицовке радиатора кузова. Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе. Кран или пробка слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя. Емкость системы охлаждения с учетом отопителя: с трубчатоленточным радиатором — 12,0 литров, с радиатором с горизонтальными трубками — 14,0 литров. Порядок слива охлаждающей жидкость из двигателя
  • Установить автомобиль на горизонтальную площадку.
  • Открыть краник подачи охлаждающей жидкости в отопитель, на автомобиле Уаз Патриот.
  • Снять пробку заливной горловины расширительного бачка.
  • Слить охлаждающую жидкость из системы, отвернув сливные пробки блока цилиндров и радиатора.
  • Продуть сжатым воздухом полость охладителя рециркулируемых газов и жидкостно-масляного теплообменника через шланг отвода охлаждающей жидкости.
  • Завернуть сливные пробки блока цилиндров и радиатора.
Порядок промывки системы охлаждения двигателя
  • Заполнить систему охлаждения чистой водой и завернуть пробку заливной горловины расширительного бачка.
  • Запустить двигатель и прогреть его при средней частоте вращения коленчатого вала до температуры не ниже плюс 90 градусов, для открытия термостата и циркуляции охлаждающей жидкости через радиатор, дать двигателю поработать 5-7 минут.
  • Заглушить двигатель, слить воду и продуть теплообменник сжатым воздухом.
  • Повторить вышеперечисленные операции промывки еще один раз, используя свежую воду.
Порядок заправки системы охлаждения двигателя
  • Завернуть сливные пробки блока цилиндров и радиатора.
  • Заполнить свежей охлаждающей жидкостью рекомендуемой марки расширительный бачок на 3-4 см выше метки MIN.
Так как из-за наличия воздуха в системе залить всю норму заправки жидкости без пуска двигателя невозможно, для удаления воздушных пробок после заливки свежей охлаждающей жидкости надо сделать следующее:
  • Запустить двигатель, прогреть до температуры не ниже плюс 90 градусов, для открытия термостата и циркуляции охлаждающей жидкости через радиатор.
  • Заглушить двигатель, дать ему остыть, довести уровень охлаждающей жидкости в расширительном бачке до нормы и закрыть пробку расширительного бачка.
  • Еще раз прогреть двигатель до температуры не ниже плюс 90 градусов, дать ему поработать на холостом ходу с перегазовками в течение 10-15 минут и снова довести уровень охлаждающей жидкости в расширительном бачке до нормы.
Заправлять систему охлаждения допускается только охлаждающими жидкостями рекомендованных марок. В исключительных случаях, например, в случае значительной утечки охлаждающей жидкости, допускается кратковременное использование чистой пресной воды. Не допускается использование морской воды, а также щелочи для смягчения воды, так как она разъедает алюминиевые детали двигателя. Длительное использование воды в качестве охлаждающей жидкости приводит к коррозии и образованию накипи, которая забивает протоки в головке, блоке цилиндров и радиаторе, препятствуя нормальной теплоотдаче от деталей двигателя. Это приводит к ухудшению циркуляции охлаждающей жидкости и возникновению местных перегревов, результатом чего становится систематический перегрев, ускоренный износ деталей и выход двигателя из строя. В холодное время года замерзание воды в системе охлаждения может привести к разрушению блока цилиндров, головки блока цилиндров и радиатора. Замену охлаждающей жидкости лучше всего производить с одновременной промывкой системы охлаждения для удаления остатков старой жидкости, так как присадки свежей жидкости могут вступить в реакцию со старой и ее ресурс станет меньше. Для промывки использовать чистую воду.

Через каждые 3 года или 60 000 км. пробега, в зависимости от того что наступит раньше, необходимо произвести замену охлаждающей жидкости, так как она начинает терять свои антикоррозионные свойства. Заправка системы охлаждения производится путем заливки охлаждающей жидкости в расширительный бачок.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый. Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор. Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться. Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ. При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

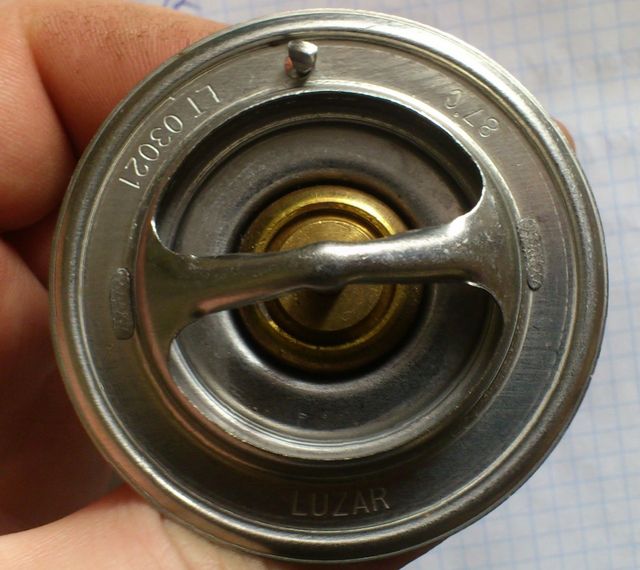

Термостат змз 409
Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла. Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата.
