Датчик давления масла ЗМЗ 409

Практически всем владельцам Уаз Патриот и Хантер с двигателем ЗМЗ-409 и его модификациями, известна ситуация, когда внезапно, по показаниям на приборной панели, на холостых оборотах, падает давление масла в двигателе. Между тем, это совсем не означает, что у вас вытекло все масло из двигателя. Проблема может быть исключительно в «бочонке».




Бочонок — это сленговое название основного датчика давления масла ММ-358, или его аналогов 23.3829 и 3902-3829, который и выводит показания на указатель давления масла в системе смазки двигателя, расположенный на приборной панели.

Сам по себе датчик не плохой, вот только с его расположением на двигателе ЗМЗ-409, на Ульяновском автозаводе несколько намудрили. На двигателе это датчик расположен прямо над выпускным коллектором двигателя. Начиная с Евро-3 завод стал ставить на двигатель защитные экраны выпускного коллектора, оставив датчик там же.
Расположение датчика давления масла ЗМЗ 409
И вышеописанная проблема в падении давления масла может вполне заключаться именно в расположении этого датчика. Он находится в самом пекле, над выпускным коллектором, поэтому и работает корректно в таких условиях совсем недолго. Начиная постепенно давать ошибочные показания, а потом и вовсе выходя из строя. Или еще один вполне вероятный вариант — несовместимость датчика давления масла и указателя давления масла в системе смазки двигателя расположенного на приборной панели. Об этом ниже. Поэтому падение давления масла в двигателе «по приборам», если оно не сопровождается включением аварийной красной лампы, на которую уже выдает показания отдельный датчик аварийного давления масла 30.3829 (6012.3829, 6202.3829, ММ111Д) срабатывающий при давлении 0.4-0.8 кгс/см2 и ниже, особых опасений вызывать не должно.

Датчик аварийного давления масла двигателей ЗМЗ 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение. Характеристики, конструкция и принцип действия датчика давления масла Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:
  • рабочий элемент — реостат;
  • номинальное напряжение, В — 12;
  • номинальный ток, А — 0,15;
  • рабочий диапазон, кгс/см2 – 0–6;
  • сопротивление при отсутствии давления, Ом — 159–173;
  • размер посадочной резьбы, в дюймах – ¼.

Конструкция датчика давления масла ММ358

Конструкция датчика давления масла ЗМЗ 409
Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Принцип действия датчика аварийного давления масла

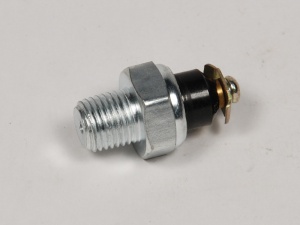

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.
Характеристики датчика ММ111Д:
  • рабочий элемент — диафрагма;
  • номинальное напряжение, В — 12;
  • срабатывание при давлении, кгс/см2 – 0,4–0,8;
  • размер посадочной резьбы, в дюймах – ¼.
Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются. Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Какое давление масла должно быть в двигателе ЗМЗ-409

Нормальное давление в системе смазки на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу в 850+-50 оборотов в минуту: — для двигателя ЗМЗ-409.10: не менее 1.0 кгс/см2, — для двигателей ЗМЗ-40905.10 и ЗМЗ-40911.10: не менее 0.7 кгс/см2. Максимальное давление масла в системе смазки – 6.0 кгс/см2. Но при исправном редукционном клапане масляного насоса оно не должно достигать таких значений, потому что при давлении масла в 4.6 кгс/см2 происходит открытие этого редукционного клапана и перепуск масла обратно в зону всасывания масляного насоса, благодаря чему рост давления в системе смазки уменьшается.

Решение проблемы датчика давления масла ММ-358 (23.3829, 3902-3829) на двигателе ЗМЗ-409

В принципе, проблема может решаться периодической заменой этого датчика при плановом замене моторного масла во время технического обслуживания. Но разве это нормальный выход из ситуации? В качестве профилактики, надо проверить совместимость датчика давления масла и самого указателя давления масла в системе смазки двигателя. Дело в том, что в датчике встроен резистивный элемент и при изменении давления масла меняется сопротивление самого датчика, а разные указатели воспринимают эти данные по своему. В Уаз Хантер датчик давления масла ММ-358 нормально работает только совместно с указателем 15.3810. Датчик 23.3829 с указателем 152.3810, а датчик 3902.3829 только совместно с указателем давления масла 341.3810. И если какая то из этих пар у вас не совпадает, то надо менять на соответствующий или датчик, или указатель. Частично же решить проблему можно установкой защитного экрана над выпускным коллектором, как на Евро-3. На двигатели Евро-2 и ниже, с небольшими минимальными доработками, нормально становится экран коллектора выпускного 4062.1008099-11. Конечно же с одновременной заменой датчика. Заводской защитный экран от Евро-3 на двигатели Евро-2 и ниже не подходит, там совсем другие крепления. Есть еще вариант, подключить вместо этого датчика-бочонка механический указатель давления масла с выводом его на приборную панель в салон Уаз. На эту роль прекрасно подходит, что не раз доказано в тематических публикациях в Интернете, механический указатель давления масла от Камаз, каталожный номер УК170, заводской номер 14.3830-02. О плюсах и минусах такой доработки и необходимости ее установки, пусть каждый судит исходя из собственного опыта.

Причины низкого давления масла двигателя ЗМЗ-409 на Уаз

  • Заклинивание редукционного клапана масляного насоса в открытом положении, поломка или ослабление пружины плунжера.
  • Засорение масляного фильтра.
  • Засорение сетки маслоприемника масляного насоса.
  • Залипание противодренажного клапана масляного фильтра после длительной стоянки автомобиля.
  • Перегрев двигателя.
  • Повышенные зазоры в масляном насосе, износ шестерен насоса.
  • Увеличенные зазоры в кривошипно-шатунном и газораспределительном механизмах в тех узлах, куда масло подается под давлением.
  • Пониженный уровень масла в масляном картере.
  • Неисправен привод масляного насоса.
  • Залито моторное масло низкого качества или несоответствующее сезону эксплуатации.
  • Неисправность датчика сигнализатора или замыкание провода от датчика до сигнализатора на массу.

Проверка датчика аварийного давления масла

Для проверки устройства потребуются:
  1. шлицевая отвёртка;
  2. ключ на 22;
  3. омметр (мультиметр);
  4. шинный насос с манометром;
  5. отрезок шланга с хомутами соответствующего диаметра.
Порядок проверки:
  1. При помощи отвёртки отсоединяем провод питания от аварийного датчика.
  2. Ключом на 22 выкручиваем его из штуцера (тройника).
  3. Штуцер манометра соединяем с одним концом шланга. Фиксируем соединение хомутом.
  4. Другой конец шланга надеваем на штуцер датчика. Зажимаем соединение хомутом.
  5. Присоединяем щупы омметра или мультиметра, включённого в режиме омметра к выводу датчика и его корпусу (массе). Сопротивление должно быть нулевым (контакты замкнуты).
  6. Начинаем качать насосом, контролируя давление и сопротивление датчика. При достижении давлением величины 0,4–0,8 атмосфер, контакты датчика должны разомкнуться, а омметр показать бесконечное сопротивление. Это значит, что датчик рабочий. В ином случае его необходимо заменить.

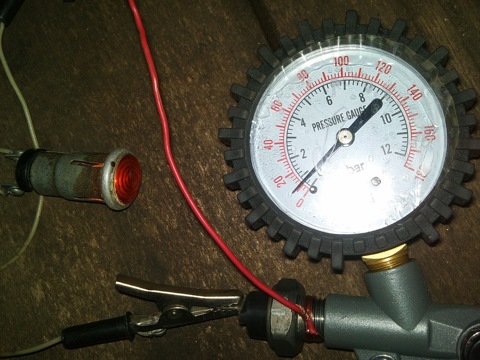

Принцип проверки заключается в том, чтобы создать внутри датчика давление, необходимое для размыкания контактов
