Схема ГРМ ЗМЗ 409

Содержание:

Фазы газораспределения

Привод распределительных валов цепной, двухступенчатый. Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17. Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

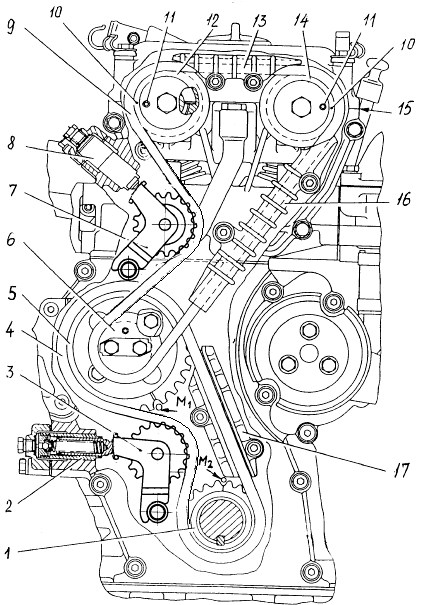

Привод распределительных валов (со звездочками): 1 – звездочка коленчатого вала; 2 – гидронатяжитель нижний; 3 – рычаг натяжного устройства нижней цепи; 4 – цепь нижняя; 5 –звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – рычаг натяжного устройства верхней цепи; 8 – гидронатяжитель верхний; 9 – цепь верхняя; 10 – установочная метка на звездочке; 11 – установочные штифты; 12 – звездочка распределительного вала впускных клапанов; 13 –успокоитель цепи верхний; 14 – звездочка распределительного вала выпускных клапанов; 15 – верхняя плоскость головки цилиндров; 16 – успокоитель цепи средний; 17 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке.

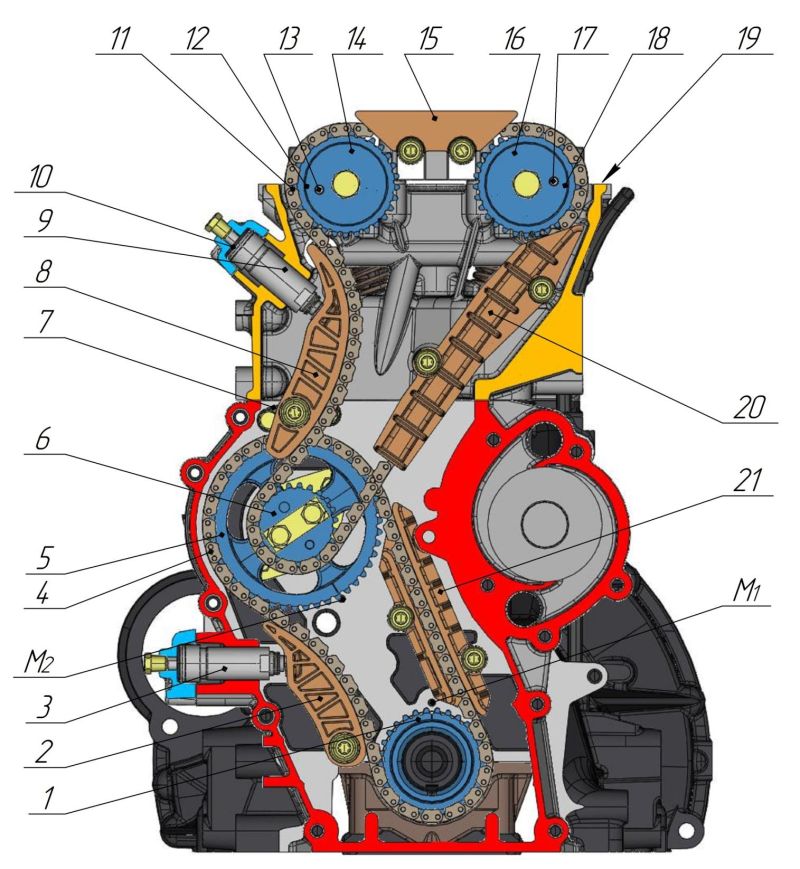

Привод распределительных валов с башмаками: 1 – звездочка коленчатого вала; 2, 8 – башмак натяжения цепи; 3, 9 – гидронатяжитель; 4 – цепь первой ступени; 5 – звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – опора болта башмака; 10 – шумоизоляционная шайба; 11 – цепь второй ступени; 12,18 – установочные метки на звездочках; 13,17 – установочные штифты; 14 – звездочка распределительного вала впускных клапанов; 15 – успокоитель цепи верхний; 16 – звездочка распределительного вала выпускных клапанов; 19 – верхняя плоскость головки цилиндров; 20 – успокоитель цепи средний; 21 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке цилиндров.

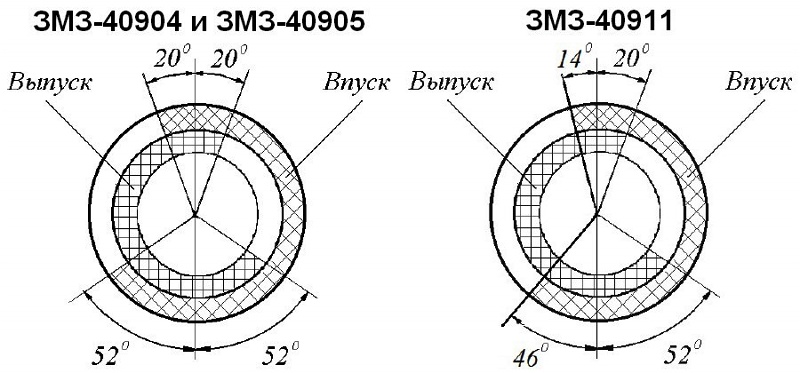

Фазы газораспределения
