Выставление меток ГРМ ЗМЗ 409

Для того чтобы в нормальном режиме работал мотор на автомобиле УАЗ, Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-409. Предварительные работы по демонтажу навесного оборудования и снятию клапанной крышки ГБЦ уже проведены. Передняя крышка ГБЦ также должна быть снята. Разрезные звезды должны быть ослаблены и заново установлены на распредвалы (если требовалось их снятие с РВ). Натяжитель цепи взведен, все прослабления цепи выбраны. В общем, все подготовительные работы окончены и можно переходить к главному — самой настройке.


Установка распредвалов по индикатору часового типа

Установка РВ по индикатору часового типа. Способ хорошо подходит для установки любых РВ и особенно нестандартных. Настройка перекрытия клапанов будет осуществляться в первом цилиндре. Шаг 1. Поиск ВМТ. Для поиска ВМТ 1 и 4 цилиндров необходимо вместо свечи 1 цилиндра ввернуть приспособление с индикатором часового типа. Для легкости вращения КВ остальные свечи также нужно вывернуть. Вращая КВ за гайку шкива проворачиваем его до момента максимального подъема индикатора и выставляем на нем нулевое положение. Проверяем правильность установки нулевого положения индикатора, сделав несколько полных оборотов. Выставляем поршни 1 и 4 цилиндров в ВМТ на очередном обороте КВ. Вращение КВ по часовой стрелке.
Установка ВМТ ЗМЗ 409

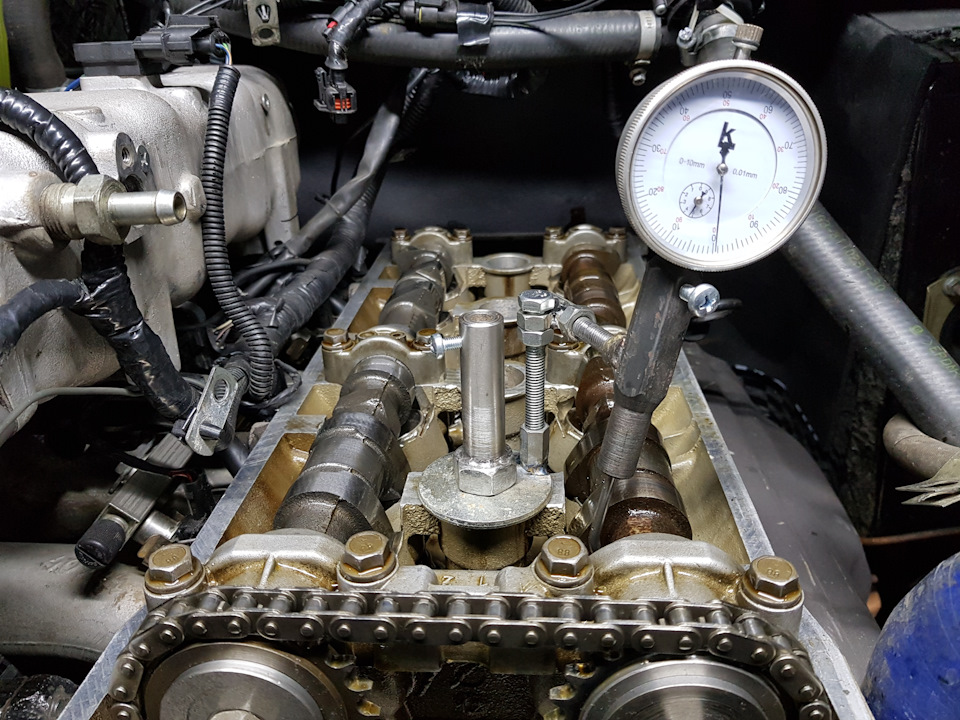

Шаг 2. Выставление выпускного РВ. Установку валов начинаем с установки выпускного вала. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Чем жестче конструкция тем меньше погрешность в установке перекрытия. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 18 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора. В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%. Истинное перемещение=cos(18 град)*показания индикатора, где cos(18 град)=0,951. Переходим к практике. При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета. Установив нулевое положение на ободке продолжаем вращать вал до момента надавливания кулачка РВ на гидрокомпенсатор.
Сам кулачок при этом будет смотреть на впускной вал, т.е. находиться в конце такта выпуска. Вращаем вал и контролируем перемещение стрелки индикатора до нужной величины перекрытия. Один оборот стрелки индикатора соответствует 1 мм. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.
Шаг 3. Выставление впускного РВ. Установив выпускной РВ проверяем натяжку цепи грм и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 17 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора. В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%. Истинное перемещение=cos(17 град)*показания индикатора, где cos(17 град)=0,956 При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета.
  • Вариант 1. Для выставления нужного перекрытия запоминаем (ставим черту маркером) или перемещаем нулевое положение ободка на нужную величину. Продолжаем крутить РВ до момента совпадения стрелки индикатора с выставленным значением перекрытия.
  • Вариант 2. Приняв за точку отсчета положение, при котором стрелка индикатора не двигается, вращаем вал по часовой стрелке на величину превышающую нужное перекрытие. А потом, вращением уже против часовой стрелки, выбираем возможную слабину цепи и доводим кулачок РВ до нужного положения.
В обоих случаях кулачок РВ должен смотреть на выпускной РВ, т.е. находиться в начале такта впуска. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Установка распредвалов по транспортиру

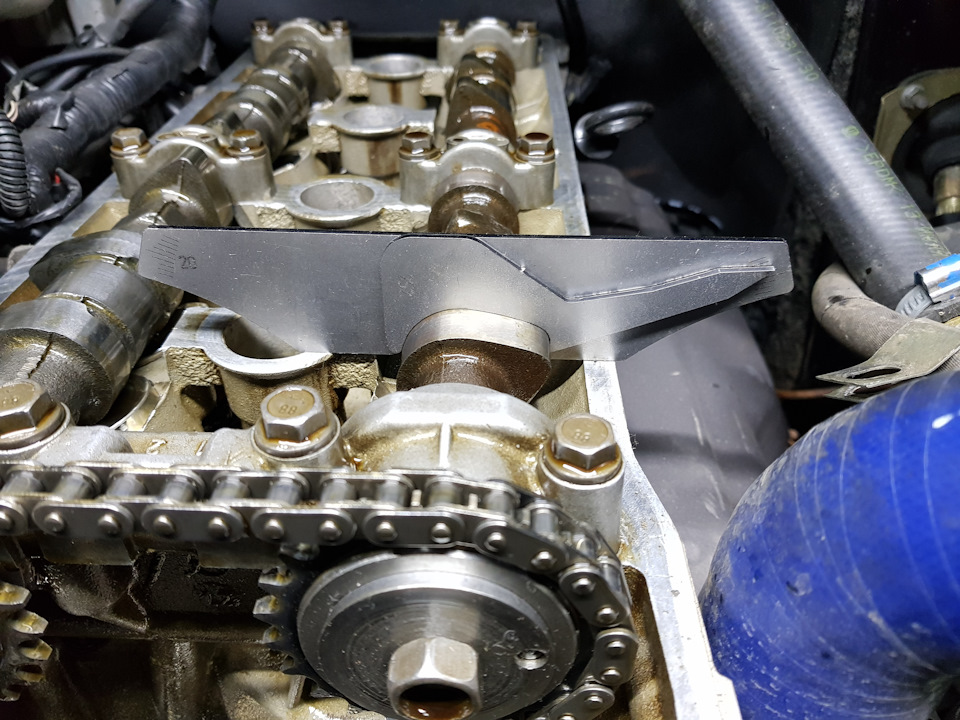

Самый простой способ, без лишних манипуляций. При наличии комплекта стрелок и транспортира идеально подходит для стандартных РВ с фазами 240 или 252. Перед установкой вала желательно проверить качество изготовления стрелок, накинув на кулачок вала сначала с одной стороны, а потом с противоположной. В обоих случаях кончик стрелки должен указывать на 1 точку, так как ось стрелки проходит через ось симметрии кулачки. В случае расхождений стрелку необходимо или заменить или доработать, добившись совпадения. Настройка перекрытия фактически происходит в 4 цилиндре при том, что сама работа осуществляется на 1 цилиндре. Шаг 1. Поиск ВМТ. Все работы аналогичны с пунктом, описанным выше. Шаг 2. Выставление выпускного РВ. После выставления поршней 1 и 4 цилиндров в ВМТ устанавливаем стрелку на выпускной РВ. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Делаем полный оборот вала. В момент, когда кулачок вала смотрит в сторону выпускного коллектора ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире. Заводская установка для РВ с фазой 252 соответствует 19 град. Высота подъема клапана при данном угле 0,9 мм.
Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.
Шаг 3. Выставление впускного РВ. Установив выпускной РВ проверяем натяжку цепи ГРМ и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Делаем полный оборот вала. В момент, когда кулачок вала смотрит в сторону впускного ресивера ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире. Заводская установка для РВ с фазой 252 соответствует 20 град. Высота подъема клапана при данном угле 0,9 мм. Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Некоторые наблюдения в процессе установки

Так как впускной вал у меня нестандартный (ОКБ Двигатель 406-331), транспортир к нему не подходит, но выпуск я замерил. Изменение величины подъема клапана в 0,1 мм примерно соответствует 2 град. по транспортиру.

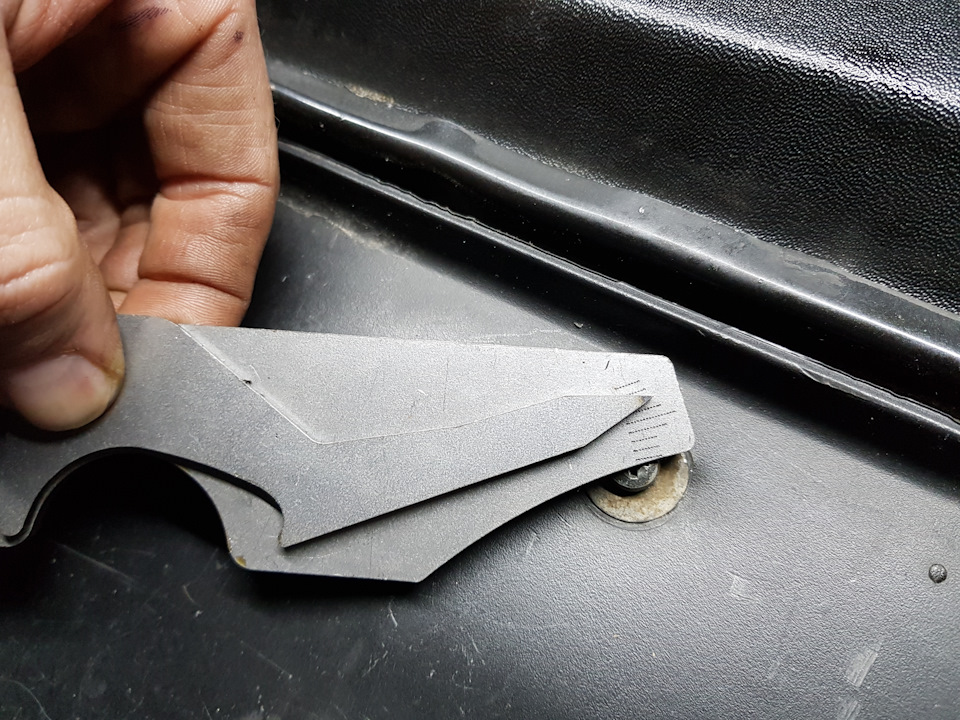

Транспартир установки фаз ГРМ ЗМЗ 409
  • При выставленном перекрытии 1,0 мм для впуска и 0,95 для выпуска (20 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,6…1,8.
  • При выставленном перекрытии 1,1 мм для впуска и 1,0 для выпуска (21 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,4…1,5.

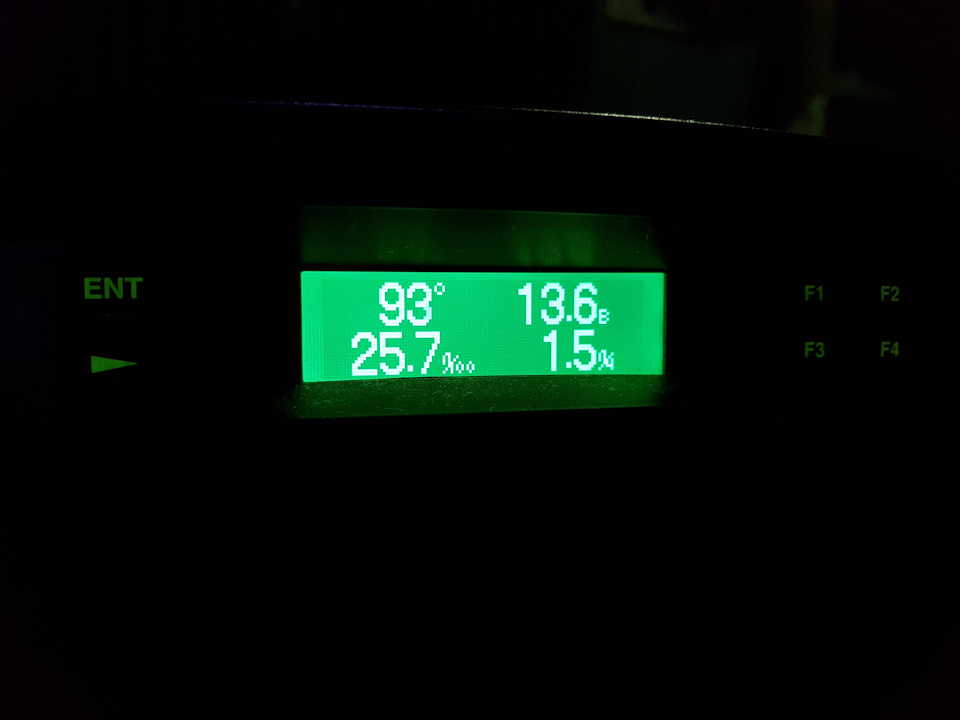

Расход на ХХ. Двигатель прогрет. Термостат ТАМА 88.
Расход на ХХ. Двигатель прогрет. Термостат ТАМА 88. Разворачивая выпускной вал против часовой стрелки (на запаздывание) мы дольше сохраняем давление газов на поршень, что хорошо сказывается на низких оборотах. Мгновенный расход на ХХ это подтверждает (увеличилась длительность рабочего цикла и крутящий момент на низах). Увеличение перекрытий клапанов процесс неоднозначный. Если выпускная система зажата, то будет наоборот полезно провернуть выпускной вал по часовой стрелке чуть вперед (на опережение), чтобы большее давление газов в момент открытия выпускных клапанов способствовало более эффективной продувке цилиндра. При достаточном диаметре выпускной системы такое действие приводит лишь к уменьшению перекрытия клапанов и снижению оборотов достижения максимальной мощности.
Разворачивание впускного вала по часовой стрелке (на опережение) приводит к более раннему открытию впускных клапанов до ВМТ и увеличению перекрытия. Это, в свою очередь, приведет к повышению момента на верхах. Разворачивание впускного вала против часовой стрелки (на запаздывание) сделает открытие впускных клапанов позже, при этом уменьшится перекрытие клапанов. Момент на низких оборотах возрастет, но абсолютный его максимум уменьшится, поскольку уменьшится и время, отведенное на приготовление свежего заряда. Время закрытия впускного клапана – более важный фактор в деле повышения мощности. Прежде всего, открытый клапан достаточно долго после НМТ дает время для наполнения цилиндра. На высоких скоростях свежий заряд обладает инерцией, которая продолжает заталкивать в цилиндр смесь, даже после того как поршень пошел вверх. Конечно, это полезно до определенного момента, иначе ход поршня просто начнет выталкивать смесь обратно во впускной коллектор. Для улучшения характеристик ДВС предпочтительно увеличить время продувки цилиндра. Фазы валов при этом стоит изменить с 252 до 258 (РВ ОКБ Двигатель 406-391) или до 264 (РВ ОКБ Двигатель 406-421). При установке этих валов также увеличивается высота подъема клапана. Помимо этого возрастает скорость подъема клапана так же как и проходное сечение канала. При сборке атмосферного (!) двигателя на впуск можно поставить либо такой-же вал, либо на размер выше. Так как ЗМЗ 409 ГБЦ с валами досталась от 406, считаю для нас ее несколько зажатой. Объем двигателя вырос, а вот время на продувку осталось прежним. Косвенно об этом говорит промо ролик о новом двигателе ЗМЗ-Про на 149 л.с. (смотрим на характеристики валов на 3:17)
